VCNT

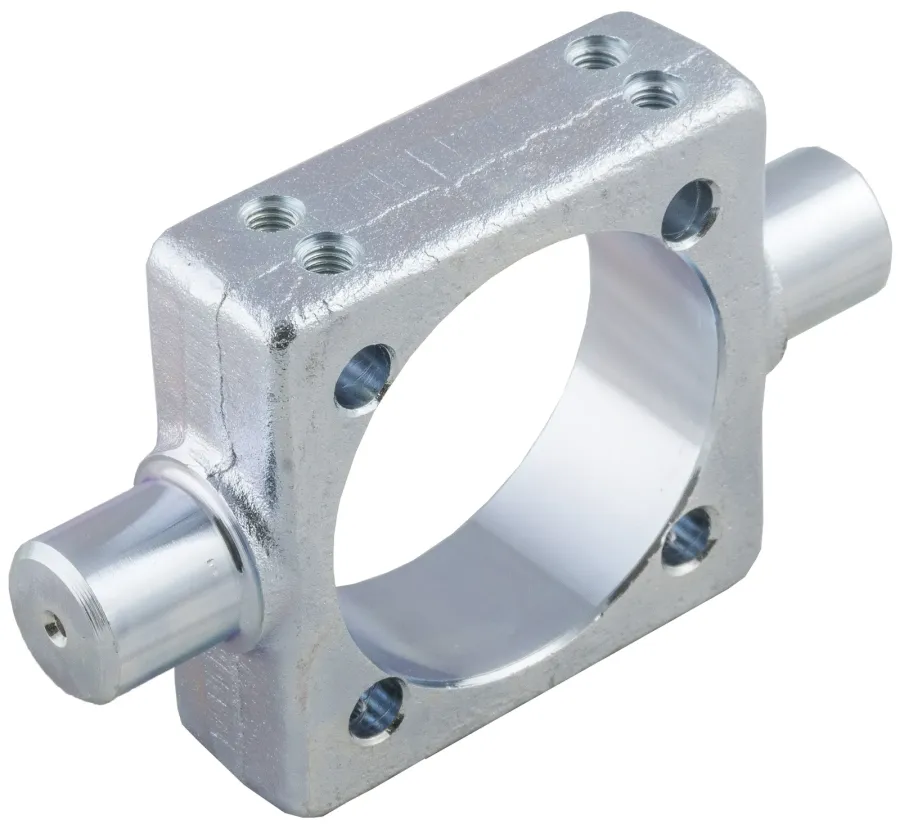

ПРОМЕЖУТОЧНАЯ ЦАПФА ДЛЯ ЦИЛИНДРОВ НА СТЯЖНЫХ ШПИЛЬКАХ - СТАЛЬ
prodotto___accessoricilindri_vcnt_iso15552-d
prodotto___accessoricilindri_vcnt_iso15552-f
Код 3D чертежи Ø TD TG TK TL TM UW XV Мин. XV Макс. RT
VCNT 032 Запросить доступ 32 12 32.5 15 12 50 46 61,5 84,5 M6
VCNT 040 Запросить доступ 40 16 38 20 16 63 59 71,5 93,5 M6
VCNT 050 Запросить доступ 50 16 46.5 20 16 75 69 78,5 101,5 M8
VCNT 063 Запросить доступ 63 20 56.5 25 20 90 84 84,5 110,5 M8
VCNT 080 Запросить доступ 80 20 72 25 20 110 102 94,5 125,5 M10
VCNT 100 Запросить доступ 100 25 89 30 25 132 125 107 133 M10
VCNT 125 Запросить доступ 125 25 110 32 25 160 155 126 163 M12
VCNT 160 Запросить доступ 160 32 140 40 32 200 190 149 191 M16
VCNT 200 Запросить доступ 200 32 175 40 32 250 240 164 206 M16
VCNT 250 Запросить доступ 250 40 220 50 40 320 296 187 223 M20
