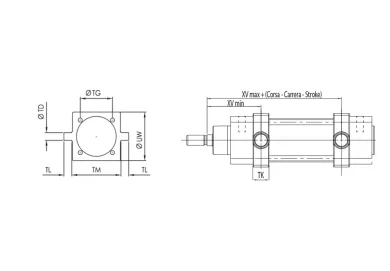

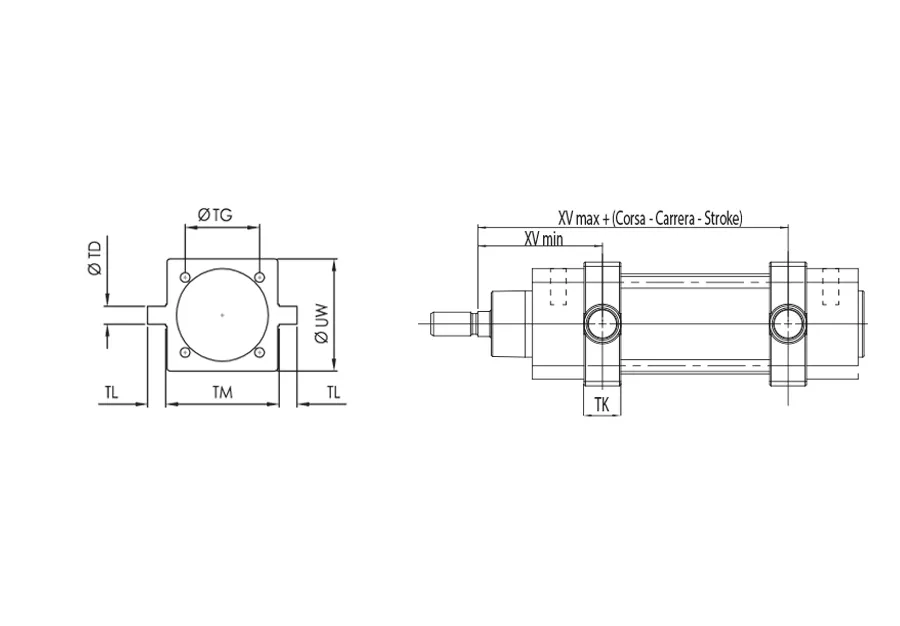

CHARNIERE INTERMEDIAIRE POUR TIRANTS FILETAGE - ACIER

Code	Dessins 3D	Ø	TD	TG	TK	TL	TM	UW	XV Min	XV Max	RT
VCNT 032	Demander l'accès	32	12	32.5	15	12	50	46	61,5	84,5	M6
VCNT 040	Demander l'accès	40	16	38	20	16	63	59	71,5	93,5	M6
VCNT 050	Demander l'accès	50	16	46.5	20	16	75	69	78,5	101,5	M8
VCNT 063	Demander l'accès	63	20	56.5	25	20	90	84	84,5	110,5	M8
VCNT 080	Demander l'accès	80	20	72	25	20	110	102	94,5	125,5	M10
VCNT 100	Demander l'accès	100	25	89	30	25	132	125	107	133	M10
VCNT 125	Demander l'accès	125	25	110	32	25	160	155	126	163	M12
VCNT 160	Demander l'accès	160	32	140	40	32	200	190	149	191	M16
VCNT 200	Demander l'accès	200	32	175	40	32	250	240	164	206	M16
VCNT 250	Demander l'accès	250	40	220	50	40	320	296	187	223	M20
