Filtro
Le dimensioni di accoppiamento della flangia rispettano la norma ANSI 150-LB (Flange in leghe di alluminio).

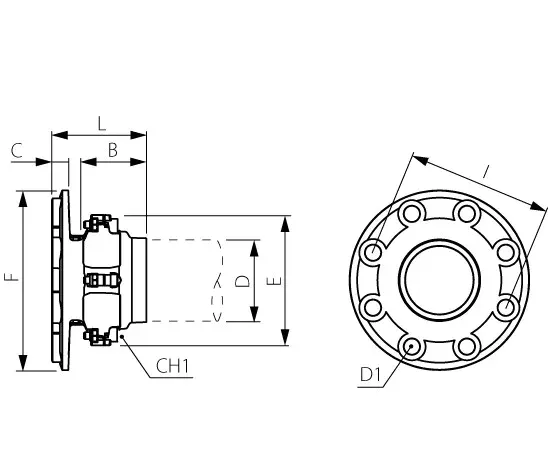

| Codice | Disegni 3D | D | B | C | E | F | L | D1 | I | CH1 | Confezione | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90024 00 007 | Richiedi accesso | 80 | 91 | 3,5 | 190 | 200 | 105,2 | 19 | 152.4 | 6 | 1 | |
| 90024 00 008 | Richiedi accesso | 110 | 125,5 | 4 | 228,6 | 220 | 147,5 | 19 | 190.5 | 8 | 1 | |
| 90024 00 009 | Richiedi accesso | 168 | 194 | 22 | 306 | 285 | 246 | 22 | 241.5 | 10 | 1 |
