Filter
Die Abmessungen der Flanschverbindung entsprechen der Norm ANSI 150-LB (Flansch aus Aluminiumlegierung).

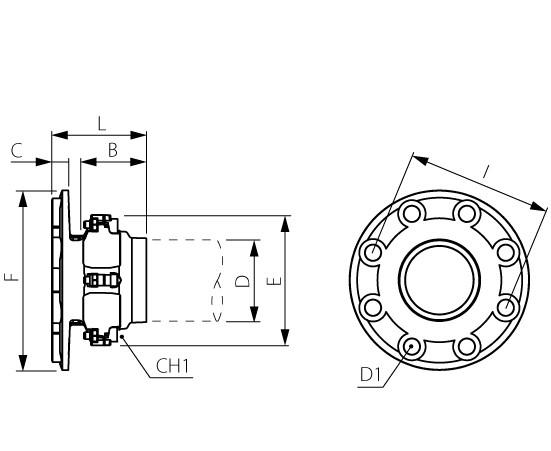

| Code | 3D-Zeichnungen | Nummer | D | B | C | E | F | L | D1 | I | CH1 | Verpackung | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9002400007 | Zugang anfordern | 90024 00 007 | 80 | 91 | 3,5 | 190 | 200 | 105.2 | 19 | 152.4 | 6 | 1 | |
| 9002400008 | Zugang anfordern | 90024 00 008 | 110 | 125,5 | 4 | 228,6 | 220 | 147.5 | 19 | 190.5 | 8 | 1 | |
| 9002400009 | Zugang anfordern | 90024 00 009 | 168 | 194 | 22 | 306 | 285 | 246 | 22 | 241.5 | 10 | 1 |
