As dimensões de acoplamento da flange respeitam a norma ANSI 150-LB (flange fabricada em liga de alumínio)

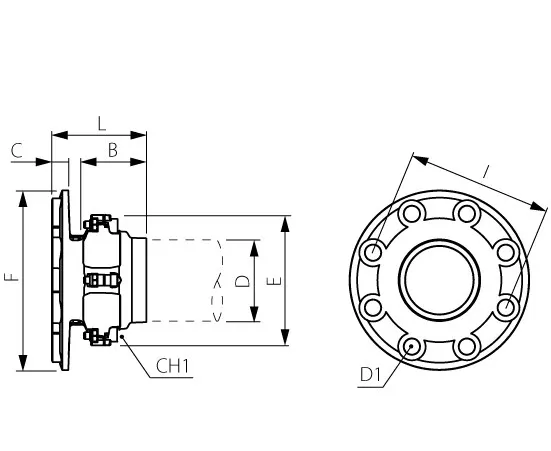

| Código | Desenhos 3D | D | B | C | E | F | L | D1 | I | CH1 | Embal. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90024 00 007 | Solicitar acesso | 80 | 91 | 3,5 | 190 | 200 | 105,2 | 19 | 152,4 | 6 | 1 | |
| 90024 00 008 | Solicitar acesso | 110 | 125,5 | 4 | 228,6 | 220 | 147.5 | 19 | 190.5 | 8 | 1 | |
| 90024 00 009 | Solicitar acesso | 168 | 194 | 22 | 306 | 285 | 246 | 22 | 241.5 | 10 | 1 |
