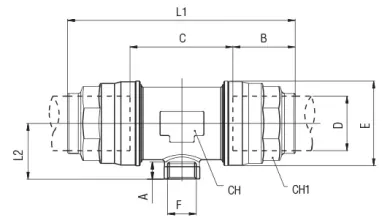

Code | 3D-Zeichnungen | Nummer | D | F (NPTF) | A | B | C | E | L1 | L2 | CH | CH1 | * | Verpackung | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
9023700007 | Zugang anfordern | 90237 00 007 | 20 | 1/2 | 13.5 | 31.5 | 48 | 34.5 | 109 | 25 | 28 | 30 | 3 | ||
9023700008 | Zugang anfordern | 90237 00 008 | 25 | 1/2 | 13.5 | 38.5 | 45.5 | 42.5 | 121.5 | 33.5 | 35 | 35 | 3 | ||
9023700017A | Zugang anfordern | 90237 00 017 A | 63 | 1/2 | 13.5 | 57.5 | 88 | 94 | 203 | 53 | 80 | 75 | Aluminium | 1 | |
9023700005A | Zugang anfordern | 90237 00 005 A | 63 | 3/4 | 14 | 57.5 | 88 | 94 | 203 | 54 | 80 | 75 | Aluminium | 1 | |
9023700018A | Zugang anfordern | 90237 00 018 A | 63 | 1" | 17 | 57.5 | 88 | 94 | 203 | 56.5 | 80 | 75 | Aluminium | 1 |
