90024

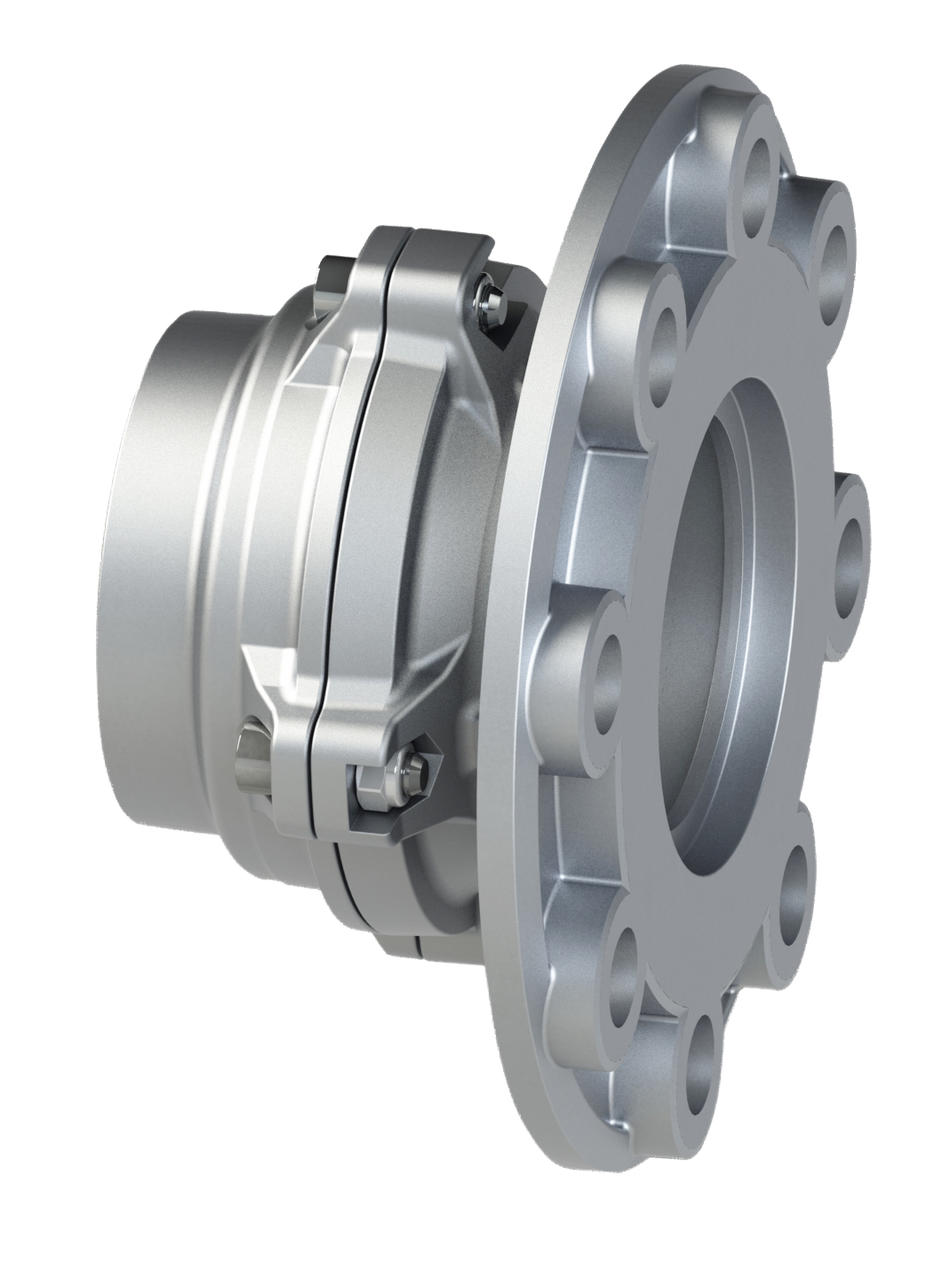

TUBO BRIDA ANSI 150-LB ANSI 150-LB
Las dimensiones de acoplamiento de la brida, respetan la norma ANSI 150-LB (Brida en aleación de aluminio).

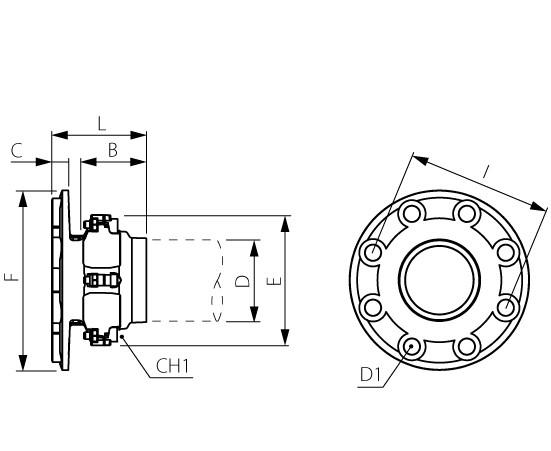

| Código | Dibujos 3D | D | B | C | E | F | L | D1 | I | CH1 | Embute | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90024 00 007 | Solicitar acceso | 80 | 91 | 3,5 | 190 | 200 | 105.2 | 19 | 152.4 | 6 | 1 | |
| 90024 00 008 | Solicitar acceso | 110 | 125,5 | 4 | 228,6 | 220 | 147.5 | 19 | 190.5 | 8 | 1 | |
| 90024 00 009 | Solicitar acceso | 168 | 194 | 22 | 306 | 285 | 246 | 22 | 241.5 | 10 | 1 |
