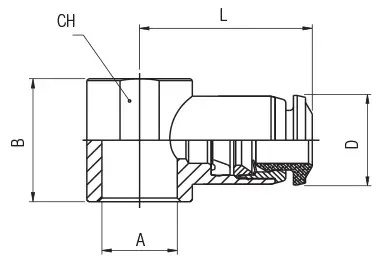

Code | USA Ref | 3D Drawings | Tube | A | B | L | CH | D | Bag | |
---|---|---|---|---|---|---|---|---|---|---|
55500 00 001 | 55500-4-M5 | Request access | 5/32 (4) | M5 | 0.551 (14) | 0.768 (19.5) | 0.354 (9) | 0.394 (10) | 10 | |
55500 00 002 | 55500-4-M6 | Request access | 5/32 (4) | M6 | 0.551 (14) | 0.768 (19.5) | 0.354 (9) | 0.394 (10) | 10 | |
55500 00 003 | 55500-4-1/8 | Request access | 5/32 (4) | 1/8 | 0.650 (16.5) | 0.846 (21.5) | 0.551 (14) | 0.394 (10) | 10 | |
55500 00 018 | 55500-4-1/4 | Request access | 5/32 (4) | 1/4 | 0.728 (18.5) | 0.925 (23.5) | 0.709 (18) | 0.472 (12) | 10 | |
55500 00 004 | 55500-5-M5 | Request access | 5 | M5 | 0.551 (14) | 0.807 (20.5) | 0.354 (9) | 0.472 (12) | 10 | |
55500 00 005 | 55500-5-M6 | Request access | 5 | M6 | 0.551 (14) | 0.807 (20.5) | 0.354 (9) | 0.472 (12) | 10 | |
55500 00 006 | 55500-5-1/8 | Request access | 5 | 1/8 | 0.650 (16.5) | 0.886 (22.5) | 0.551 (14) | 0.472 (12) | 10 | |
55500 00 007 | 55500-5-1/4 | Request access | 5 | 1/4 | 0.728 (18.5) | 0.984 (25) | 0.709 (18) | 0.472 (12) | 10 | |
55500 00 008 | 55500-6-M5 | Request access | 6 | M5 | 0.551 (14) | 0.827 (21) | 0.354 (9) | 0.472 (12) | 10 | |
55500 00 009 | 55500-6-M6 | Request access | 6 | M6 | 0.551 (14) | 0.827 (21) | 0.354 (9) | 0.472 (12) | 10 | |
55500 00 010 | 55500-6-1/8 | Request access | 6 | 1/8 | 0.650 (16.5) | 0.906 (23) | 0.551 (14) | 0.472 (12) | 10 | |
55500 00 011 | 55500-6-1/4 | Request access | 6 | 1/4 | 0.728 (18.5) | 1.004 (25.5) | 0.709 (18) | 0.472 (12) | 10 | |
55500 00 012 | 55500-8-1/8 | Request access | 5/16 (8) | 1/8 | 0.650 (16.5) | 0.925 (23.5) | 0.551 (14) | 0.551 (14) | 10 | |
55500 00 013 | 55500-8-1/4 | Request access | 5/16 (8) | 1/4 | 0.728 (18.5) | 1.024 (26) | 0.709 (18) | 0.551 (14) | 10 | |
55500 00 014 | 55500-8-3/8 | Request access | 5/16 (8) | 3/8 | 0.866 (22) | 1.083 (27.5) | 0.827 (21) | 0.551 (14) | 10 | |
55500 00 019 | 55500-10-1/4 | Request access | 10 | 1/4 | 0.728 (18.5) | 1.220 (31) | 0.709 (18) | 0.669 (17) | 10 | |
55500 00 015 | 55500-10-3/8 | Request access | 10 | 3/8 | 0.866 (22) | 1.201 (30.5) | 0.827 (21) | 0.669 (17) | 10 | |
55500 00 016 | 55500-12-3/8 | Request access | 12 | 3/8 | 0.866 (22) | 1.280 (32.5) | 0.827 (21) | 0.787 (20) | 10 | |
55500 00 017 | 55500-12-1/2 | Request access | 12 | 1/2 | 1.024 (26) | 1.378 (35) | 1.024 (26) | 0.787 (20) | 10 |
