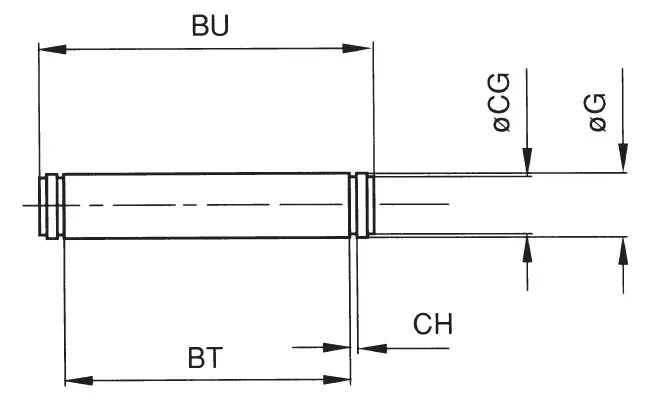

Code | USA Ref | 3D Drawings | Ø mm | G mm | BT mm | BU mm | CG mm | CH mm | |
---|---|---|---|---|---|---|---|---|---|
VPE 032 | VPE032 | Request access | 32 | 10 | 46 | 53 | 9.6 | 1,1 | |
VPE 040 | VPE040 | Request access | 40 | 12 | 53 | 60 | 11.5 | 1,1 | |
VPE 050 | VPE050 | Request access | 50 | 12 | 61 | 68 | 11.5 | 1,1 | |
VPE 063 | VPE063 | Request access | 63 | 16 | 71 | 78 | 15.2 | 1,1 | |
VPE 080 | VPE080 | Request access | 80 | 16 | 91 | 98 | 15.2 | 1,1 | |
VPE 100 | VPE100 | Request access | 100 | 20 | 111 | 118 | 19 | 1,3 | |
VPE 125 | VPE125 | Request access | 125 | 25 | 132 | 139 | 23.9 | 1,3 | |
VPE 160 | VPE160 | Request access | 160 - 200 | 30 | 171,5 | 178 | 28,6 | 1,6 | |
VPE 250 | VPE250 | Request access | 250 | 40 | 202 | 211 | 37,5 | 1,85 | |
VPE 320 | VPE320 | Request access | 320 | 45 | 222 | 236 | 42,5 | 1,85 |
