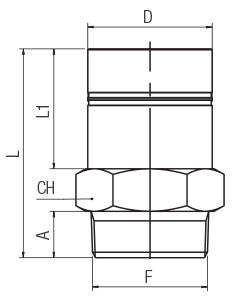

Code | USA Ref | 3D Drawings | D | F (NPTF) | A | L | L1 | CH | * | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|
90628 00 01 CJ NT | 90628-20-08 | Request access | 20 | 1/2 | 0.669 (17) | 2.323 (59) | 1.378 (35) | 0.866 (22) | 2 | ||
90628 00 01 DH NT | 90628-20-12 | Request access | 20 | 3/4 | 0.689 (17.5) | 2.382 (60.5) | 1.378 (35) | 1.063 (27) | 2 | ||
90628 00 01 NF NT | 90628-25-08 | Request access | 25 | 1/2 | 0.669 (17) | 2.638 (67) | 1.654 (42) | 1.063 (27) | 2 | ||
90628 00 01 3I NT | 90628-25-12 | Request access | 25 | 3/4 | 0.689 (17.5) | 2.657 (67.5) | 1.654 (42) | 1.063 (27) | 2 | ||
90628 00 01 DL NT | 90628-25-16 | Request access | 25 | 1" | 0.846 (21.5) | 2.894 (73.5) | 1.654 (42) | 1.339 (34) | 2 | ||
90628 00 01 4I NT | 90628-32-16 | Request access | 32 | 1" | 0.846 (21.5) | 3.287 (83.5) | 2.047 (52) | 1.339 (34) | 1 | ||
90628 00 01 F7 NT | 90628-32-24 | Request access | 32 | 1" 1/2 | 0.906 (23) | 3.524 (89.5) | 2.047 (52) | 1.969 (50) | 1 | ||
90628 00 01 NE NT | 90628-40-24 | Request access | 40 | 1" 1/2 | 0.906 (23) | 3.661 (93) | 2.185 (55.5) | 1.969 (50) | 1 | ||
90628 00 01 6I NT | 90628-50-24 | Request access | 50 | 1" 1/2 | 0.906 (23) | 4.173 (106) | 2.697 (68.5) | 2.165 (55) | 1 | ||
90628 00 01 G5 NT | 90628-50-32 | Request access | 50 | 2" | 0.925 (23.5) | 4.409 (112) | 2.697 (68.5) | 2.559 (65) | 1 | ||
90628 00 01 7I NT | 90628-63-32 | Request access | 63 | 2" | 0.925 (23.5) | 4.941 (125.5) | 3.228 (82) | 2.559 (65) | 1 | ||
90628 00 01 58 NT | 90628-63-40 | Request access | 63 | 2" 1/2 | 1.378 (35) | 5.472 (139) | 3.228 (82) | 2.953 (75) | 1 | ||
90628 00 11 7I AG | 90628A-63-32 | Request access | 63 | 2" | 0.925 (23.5) | 4.941 (125.5) | 3.228 (82) | 2.559 (65) | Aluminium | 1 | |
90628 00 11 58 AG | 90628A-63-40 | Request access | 63 | 2" 1/2 | 1.378 (35) | 5.472 (139) | 3.228 (82) | 2.953 (75) | Aluminium | 1 |
