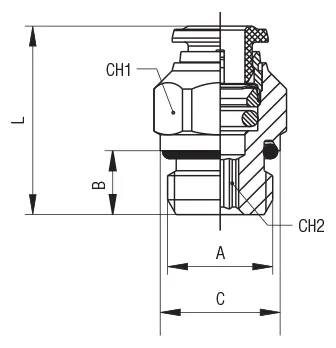

Codice | Disegni 3D | Tubo | A | B | C | L | CH1 | CH2 | Confezione | |
---|---|---|---|---|---|---|---|---|---|---|
60020 00 011 | Richiedi accesso | 4 | M5 | 4 | 8 | 20 | 10 | 2 | 5 | |
60020 00 001 | Richiedi accesso | 4 | 1/8 | 6 | 13 | 19.5 | 10 | 3 | 5 | |
60020 00 002 | Richiedi accesso | 4 | 1/4 | 8 | 15 | 19.5 | 15 | 3 | 5 | |
60020 00 013 | Richiedi accesso | 6 | M5 | 4 | 10 | 23 | 12 | 2 | 5 | |
60020 00 003 | Richiedi accesso | 6 | 1/8 | 6 | 13 | 23.5 | 13 | 4 | 5 | |
60020 00 004 | Richiedi accesso | 6 | 1/4 | 8 | 15 | 23.5 | 15 | 4 | 5 | |
60020 00 005 | Richiedi accesso | 8 | 1/8 | 6 | 13 | 25.5 | 14 | 5 | 5 | |
60020 00 006 | Richiedi accesso | 8 | 1/4 | 8 | 15 | 23.5 | 15 | 6 | 5 | |
60020 00 007 | Richiedi accesso | 10 | 1/4 | 8 | 16 | 30 | 17 | 8 | 2 | |
60020 00 008 | Richiedi accesso | 10 | 3/8 | 9 | 20 | 27 | 17 | 8 | 2 | |
60020 00 012 | Richiedi accesso | 10 | 1/2 | 10 | 25 | 30 | 22 | 8 | 2 | |
60020 00 009 | Richiedi accesso | 12 | 3/8 | 9 | 21 | 34 | 21 | 8 | 2 | |
60020 00 010 | Richiedi accesso | 12 | 1/2 | 10 | 25 | 31 | 22 | 10 | 2 | |
60020 00 014 | Richiedi accesso | 14 | 1/2 | 10 | 25 | 32 | 22 | 11 | 2 | |
60020 00 015 | Richiedi accesso | 16 | 3/8 | 9 | 24 | 36 | 24 | 10 | 2 | |
60020 00 016 | Richiedi accesso | 16 | 1/2 | 10 | 25 | 37 | 25 | 12 | 2 |
