WFM - DOPPELTWIRKEND MAGNETISCH - Aussengewinde - Durchmesser von 32 bis 100

Filter

WFM032100

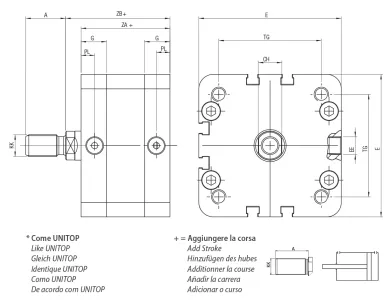

WFM - DOPPELTWIRKEND MAGNETISCH - Aussengewinde - Durchmesser von 32 bis 100

Code	3D-Zeichnungen	Nummer	Ø	Hub	Ø D	E	L1	A	KK	CH	AF	KF	BG	LA	RT	G	TG	EE	PL	ØD1	T1	ZA+	ZB+
WFM0320005	Zugang anfordern	WFM 032 0005	32	5	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WFM0320010	Zugang anfordern	WFM 032 0010	32	10	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WFM0320015	Zugang anfordern	WFM 032 0015	32	15	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WFM0320020	Zugang anfordern	WFM 032 0020	32	20	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WFM0320025	Zugang anfordern	WFM 032 0025	32	25	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WFM0320030	Zugang anfordern	WFM 032 0030	32	30	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WFM0320040	Zugang anfordern	WFM 032 0040	32	40	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WFM0320050	Zugang anfordern	WFM 032 0050	32	50	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WFM0320060	Zugang anfordern	WFM 032 0060	32	60	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WFM0320080	Zugang anfordern	WFM 032 0080	32	80	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WFM0320100	Zugang anfordern	WFM 032 0100	32	100	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WFM0320125	Zugang anfordern	WFM 032 0125	32	125	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WFM0320150	Zugang anfordern	WFM 032 0150	32	150	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WFM0400005	Zugang anfordern	WFM 040 0005	40	5	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WFM0400010	Zugang anfordern	WFM 040 0010	40	10	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WFM0400015	Zugang anfordern	WFM 040 0015	40	15	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WFM0400020	Zugang anfordern	WFM 040 0020	40	20	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WFM0400025	Zugang anfordern	WFM 040 0025	40	25	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WFM0400030	Zugang anfordern	WFM 040 0030	40	30	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WFM0400040	Zugang anfordern	WFM 040 0040	40	40	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WFM0400050	Zugang anfordern	WFM 040 0050	40	50	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WFM0400060	Zugang anfordern	WFM 040 0060	40	60	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WFM0400080	Zugang anfordern	WFM 040 0080	40	80	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WFM0400100	Zugang anfordern	WFM 040 0100	40	100	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WFM0400125	Zugang anfordern	WFM 040 0125	40	125	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WFM0400150	Zugang anfordern	WFM 040 0150	40	150	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WFM0500005	Zugang anfordern	WFM 050 0005	50	5	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0500010	Zugang anfordern	WFM 050 0010	50	10	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0500015	Zugang anfordern	WFM 050 0015	50	15	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0500020	Zugang anfordern	WFM 050 0020	50	20	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0500025	Zugang anfordern	WFM 050 0025	50	25	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0500030	Zugang anfordern	WFM 050 0030	50	30	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0500040	Zugang anfordern	WFM 050 0040	50	40	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0500050	Zugang anfordern	WFM 050 0050	50	50	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0500060	Zugang anfordern	WFM 050 0060	50	60	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0500080	Zugang anfordern	WFM 050 0080	50	80	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0500100	Zugang anfordern	WFM 050 0100	50	100	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0500125	Zugang anfordern	WFM 050 0125	50	125	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0500150	Zugang anfordern	WFM 050 0150	50	150	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0500200	Zugang anfordern	WFM 050 0200	50	200	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WFM0630005	Zugang anfordern	WFM 063 0005	63	5	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0630010	Zugang anfordern	WFM 063 0010	63	10	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0630015	Zugang anfordern	WFM 063 0015	63	15	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0630020	Zugang anfordern	WFM 063 0020	63	20	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0630025	Zugang anfordern	WFM 063 0025	63	25	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0630030	Zugang anfordern	WFM 063 0030	63	30	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0630040	Zugang anfordern	WFM 063 0040	63	40	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0630050	Zugang anfordern	WFM 063 0050	63	50	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0630060	Zugang anfordern	WFM 063 0060	63	60	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0630080	Zugang anfordern	WFM 063 0080	63	80	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0630100	Zugang anfordern	WFM 063 0100	63	100	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0630125	Zugang anfordern	WFM 063 0125	63	125	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0630150	Zugang anfordern	WFM 063 0150	63	150	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0630200	Zugang anfordern	WFM 063 0200	63	200	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WFM0800005	Zugang anfordern	WFM 080 0005	80	5	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM0800010	Zugang anfordern	WFM 080 0010	80	10	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM0800015	Zugang anfordern	WFM 080 0015	80	15	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM0800020	Zugang anfordern	WFM 080 0020	80	20	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM0800025	Zugang anfordern	WFM 080 0025	80	25	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM0800030	Zugang anfordern	WFM 080 0030	80	30	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM0800040	Zugang anfordern	WFM 080 0040	80	40	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM0800050	Zugang anfordern	WFM 080 0050	80	50	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM0800060	Zugang anfordern	WFM 080 0060	80	60	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM0800080	Zugang anfordern	WFM 080 0080	80	80	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM0800100	Zugang anfordern	WFM 080 0100	80	100	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM0800125	Zugang anfordern	WFM 080 0125	80	125	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM0800150	Zugang anfordern	WFM 080 0150	80	150	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM0800200	Zugang anfordern	WFM 080 0200	80	200	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WFM1000005	Zugang anfordern	WFM 100 0005	100	5	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WFM1000010	Zugang anfordern	WFM 100 0010	100	10	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WFM1000015	Zugang anfordern	WFM 100 0015	100	15	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WFM1000020	Zugang anfordern	WFM 100 0020	100	20	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WFM1000025	Zugang anfordern	WFM 100 0025	100	25	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WFM1000030	Zugang anfordern	WFM 100 0030	100	30	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WFM1000040	Zugang anfordern	WFM 100 0040	100	40	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WFM1000050	Zugang anfordern	WFM 100 0050	100	50	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WFM1000060	Zugang anfordern	WFM 100 0060	100	60	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WFM1000080	Zugang anfordern	WFM 100 0080	100	80	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WFM1000100	Zugang anfordern	WFM 100 0100	100	100	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WFM1000125	Zugang anfordern	WFM 100 0125	100	125	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WFM1000150	Zugang anfordern	WFM 100 0150	100	150	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WFM1000200	Zugang anfordern	WFM 100 0200	100	200	25	120	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
