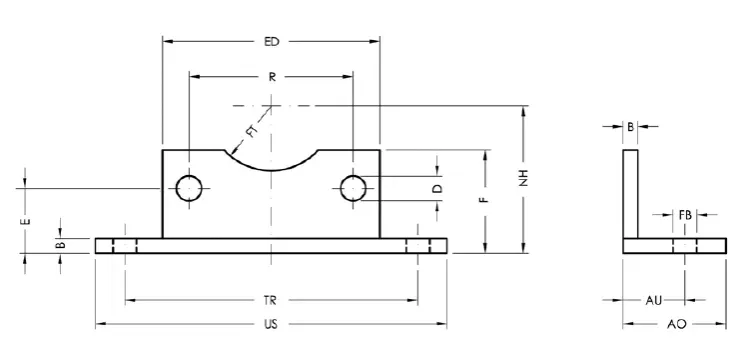

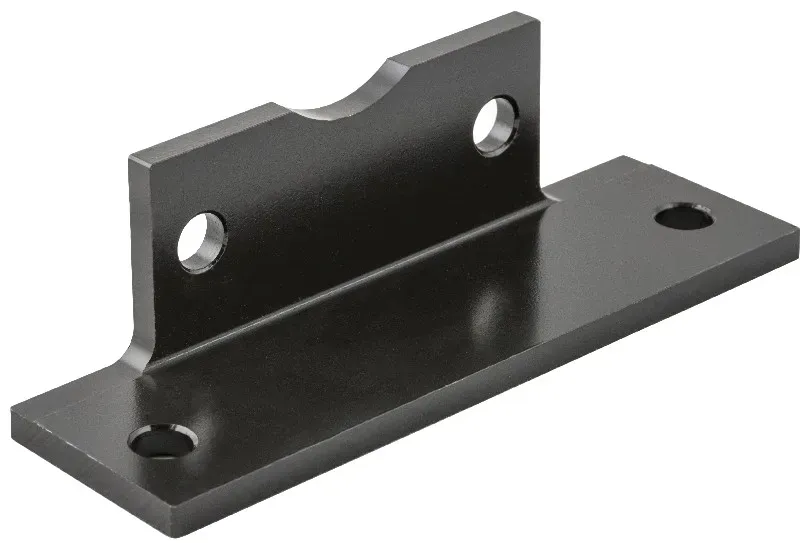

BEFESTIGUNGSWINKEL - STAHL
|
Code |
3D-Zeichnungen |
Nummer |
Ø |
US |
ED |
F |
AO |
B |
TR |
E |
D |
FT |
NH |
R |
AU |
FB |
|
VCB032NE
|
-
Zugang anfordern
|
VCB 032 NE |
32 |
79 |
45 |
30 |
30 |
5 |
65 |
15.75 |
6,5 |
15 |
32 |
32,5 |
18 |
6,5 |
|
VCB040NE
|
-
Zugang anfordern
|
VCB 040 NE |
40 |
90 |
55 |
30 |
30 |
5 |
75 |
17 |
6,5 |
17,5 |
36 |
38 |
18 |
6,5 |
|
VCB050NE
|
-
Zugang anfordern
|
VCB 050 NE |
50 |
110 |
65 |
35 |
35 |
5 |
90 |
21.75 |
8,5 |
20 |
45 |
46,5 |
21 |
8,5 |
|
VCB063NE
|
-
Zugang anfordern
|
VCB 063 NE |
63 |
120 |
75 |
35 |
35 |
5 |
100 |
21.75 |
8,5 |
22,5 |
50 |
56,5 |
21 |
8,5 |
|
VCB080NE
|
-
Zugang anfordern
|
VCB 080 NE |
80 |
153 |
95 |
45 |
45 |
6 |
128 |
27 |
10,5 |
22,5 |
63 |
72 |
27 |
10,5 |
|
VCB100NE
|
-
Zugang anfordern
|
VCB 100 NE |
100 |
178 |
115 |
45 |
45 |
6 |
148 |
26.5 |
10,5 |
27,5 |
71 |
89 |
27 |
10,5 |
