FÜHRUNGSEINHEITEN “U” MIT KUGELLAGERFÜHRUNGEN

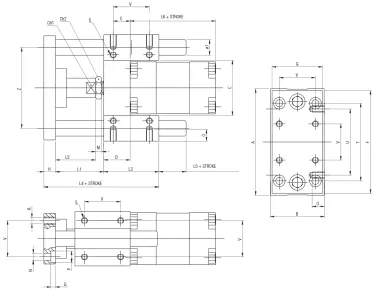

Code	3D-Zeichnungen	Nummer	Ø	Hub	A	B	C	CH1	CH2	D	E	F	G	H	Ø1	L1	L2	L3	L4	L5	L6	M	N	O	P	Q	R	S	T	U	V	Z	X	Y
VLCUB0320050	Zugang anfordern	VLCUB 032 0050	32	50	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB0320100	Zugang anfordern	VLCUB 032 0100	32	100	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB0320160	Zugang anfordern	VLCUB 032 0160	32	160	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB0320200	Zugang anfordern	VLCUB 032 0200	32	200	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB0320250	Zugang anfordern	VLCUB 032 0250	32	250	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB0320320	Zugang anfordern	VLCUB 032 0320	32	320	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB0320400	Zugang anfordern	VLCUB 032 0400	32	400	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB0320500	Zugang anfordern	VLCUB 032 0500	32	500	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB0400050	Zugang anfordern	VLCUB 040 0050	40	50	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB0400100	Zugang anfordern	VLCUB 040 0100	40	100	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB0400160	Zugang anfordern	VLCUB 040 0160	40	160	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB0400200	Zugang anfordern	VLCUB 040 0200	40	200	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB0400250	Zugang anfordern	VLCUB 040 0250	40	250	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB0400320	Zugang anfordern	VLCUB 040 0320	40	320	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB0400400	Zugang anfordern	VLCUB 040 0400	40	400	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB0400500	Zugang anfordern	VLCUB 040 0500	40	500	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB0500050	Zugang anfordern	VLCUB 050 0050	50	50	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB0500100	Zugang anfordern	VLCUB 050 0100	50	100	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB0500160	Zugang anfordern	VLCUB 050 0160	50	160	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB0500200	Zugang anfordern	VLCUB 050 0200	50	200	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB0500250	Zugang anfordern	VLCUB 050 0250	50	250	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB0500320	Zugang anfordern	VLCUB 050 0320	50	320	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB0500400	Zugang anfordern	VLCUB 050 0400	50	400	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB0500500	Zugang anfordern	VLCUB 050 0500	50	500	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB0630050	Zugang anfordern	VLCUB 063 0050	63	50	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB0630100	Zugang anfordern	VLCUB 063 0100	63	100	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB0630160	Zugang anfordern	VLCUB 063 0160	63	160	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB0630200	Zugang anfordern	VLCUB 063 0200	63	200	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB0630250	Zugang anfordern	VLCUB 063 0250	63	250	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB0630320	Zugang anfordern	VLCUB 063 0320	63	320	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB0630400	Zugang anfordern	VLCUB 063 0400	63	400	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB0630500	Zugang anfordern	VLCUB 063 0500	63	500	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
