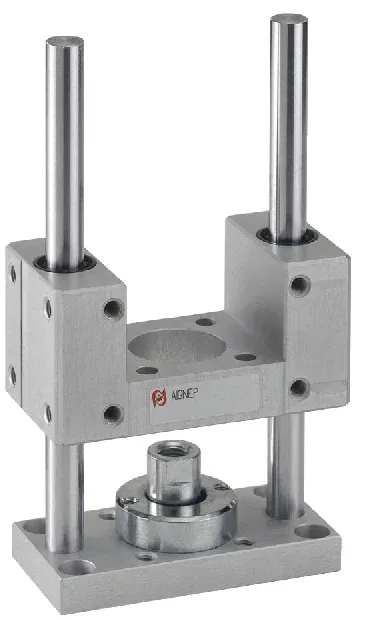

GUIDE UNIT “U” WITH SELF LUBRICATING SINTERED BRONZE

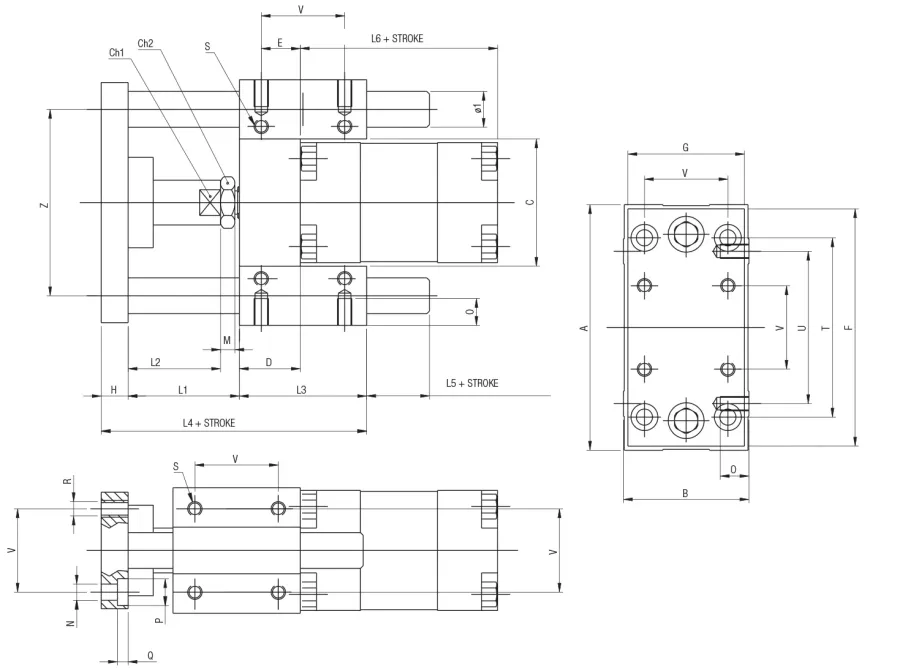

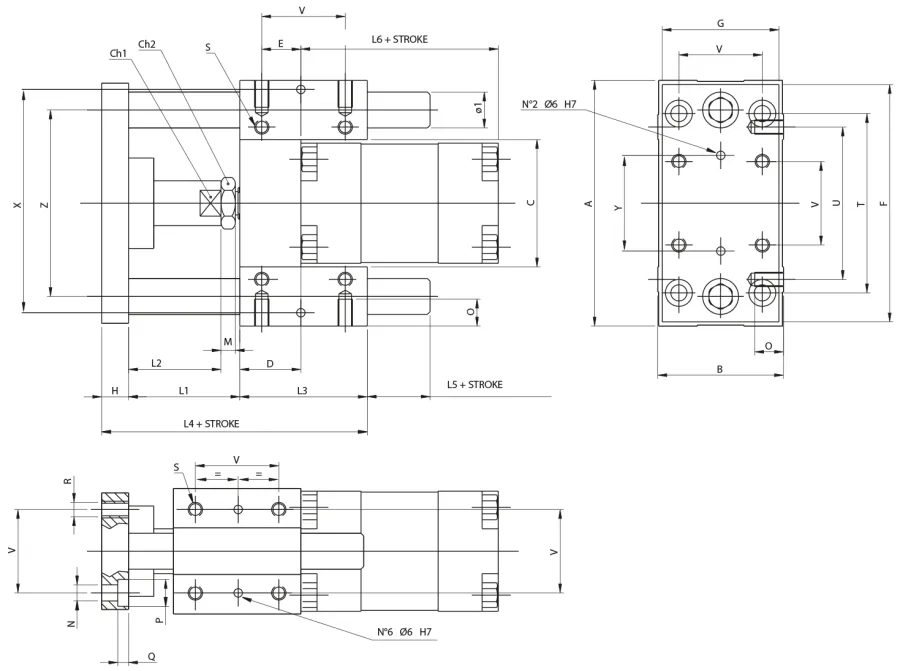

Code	3D Drawings	Ø	Stroke	A	B	C	CH1	CH2	D	E	F	G	H	Ø1	L1	L2	L3	L4	L5	L6	M	N	O	P	Q	R	S	T	U	V	Z	X	Y
VLCUB 032 0050	Request access	32	50	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB 032 0100	Request access	32	100	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB 032 0160	Request access	32	160	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB 032 0200	Request access	32	200	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB 032 0250	Request access	32	250	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB 032 0320	Request access	32	320	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB 032 0400	Request access	32	400	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB 032 0500	Request access	32	500	97	49	51	15	17	17	9,25	93	45	12	12	42	25	48	102	18	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5	74	81	50
VLCUB 040 0050	Request access	40	50	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB 040 0100	Request access	40	100	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB 040 0160	Request access	40	160	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB 040 0200	Request access	40	200	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB 040 0250	Request access	40	250	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB 040 0320	Request access	40	320	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB 040 0400	Request access	40	400	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB 040 0500	Request access	40	500	115	58	58.2	15	19	21	11	112	55	12	16	43	25	58	113	17	109	7	6,6	12	11	6,5	M6	M6	84	69	38	87	99	54
VLCUB 050 0050	Request access	50	50	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB 050 0100	Request access	50	100	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB 050 0160	Request access	50	160	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB 050 0200	Request access	50	200	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB 050 0250	Request access	50	250	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB 050 0320	Request access	50	320	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB 050 0400	Request access	50	400	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB 050 0500	Request access	50	500	137	70	70.2	20	24	25	18,8	134	65	15	20	49	29	59	123	20	110	6	9	16	15	8,5	M8	M8	100	85	46,5	104	119	72
VLCUB 063 0050	Request access	63	50	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB 063 0100	Request access	63	100	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB 063 0160	Request access	63	160	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB 063 0200	Request access	63	200	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB 063 0250	Request access	63	250	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB 063 0320	Request access	63	320	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB 063 0400	Request access	63	400	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
VLCUB 063 0500	Request access	63	500	152	85	85.2	20	24	25	15,3	147	80	15	20	49	29	76	140	21	125	6	9	16	15	9	M8	M8	105	100	56,5	119	132	82
