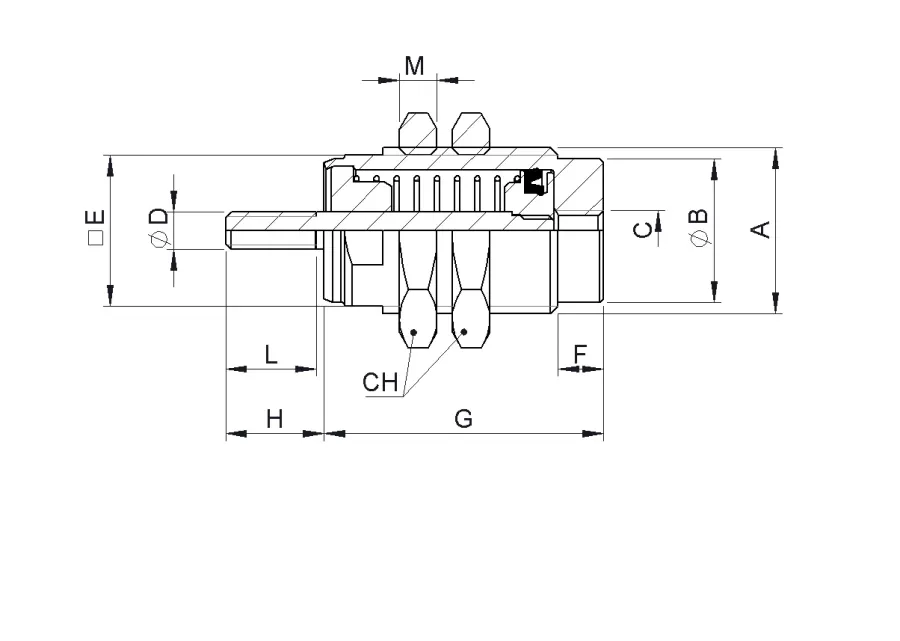

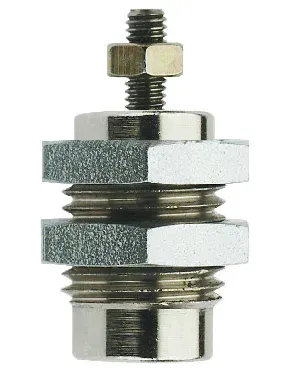

Code | 3D-Zeichnungen | Nummer | Ø | Hub | A | B | C | D | ØE | F | G | H | M | CH | L | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CAF060005 | Zugang anfordern | CAF 06 0005 | 6 | 5 | M10X1 | 8.5 | M5 | M3 | 9 | 5 | 19,5 | 8 | 3 | 14 | 7 | |
CAF060010 | Zugang anfordern | CAF 06 0010 | 6 | 10 | M10X1 | 8,5 | M5 | M3 | 9 | 5 | 26,5 | 8 | 3 | 14 | 7 | |
CAF060015 | Zugang anfordern | CAF 06 0015 | 6 | 15 | M10X1 | 8,5 | M5 | M3 | 9 | 5 | 33,5 | 8 | 3 | 14 | 7 | |
CAF100005 | Zugang anfordern | CAF 10 0005 | 10 | 5 | M15X1,5 | 13 | M5 | M4 | 14 | 5 | 21,5 | 10,5 | 4 | 19 | 10 | |
CAF100010 | Zugang anfordern | CAF 10 0010 | 10 | 10 | M15X1,5 | 13 | M5 | M4 | 14 | 5 | 28 | 10,5 | 4 | 19 | 10 | |
CAF100015 | Zugang anfordern | CAF 10 0015 | 10 | 15 | M15X1,5 | 13 | M5 | M4 | 14 | 5 | 35 | 10,5 | 4 | 19 | 10 | |
CAF160005 | Zugang anfordern | CAF 16 0005 | 16 | 5 | M22X1,5 | 19 | M5 | M5 | 20 | 6 | 24,5 | 13 | 5 | 27 | 12 | |
CAF160010 | Zugang anfordern | CAF 16 0010 | 16 | 10 | M22X1,5 | 19 | M5 | M5 | 20 | 6 | 30,5 | 13 | 5 | 27 | 12 | |
CAF160015 | Zugang anfordern | CAF 16 0015 | 16 | 15 | M22X1,5 | 19 | M5 | M5 | 20 | 6 | 37 | 13 | 5 | 27 | 12 |
