SIMPLE EFECTO ROSCADO

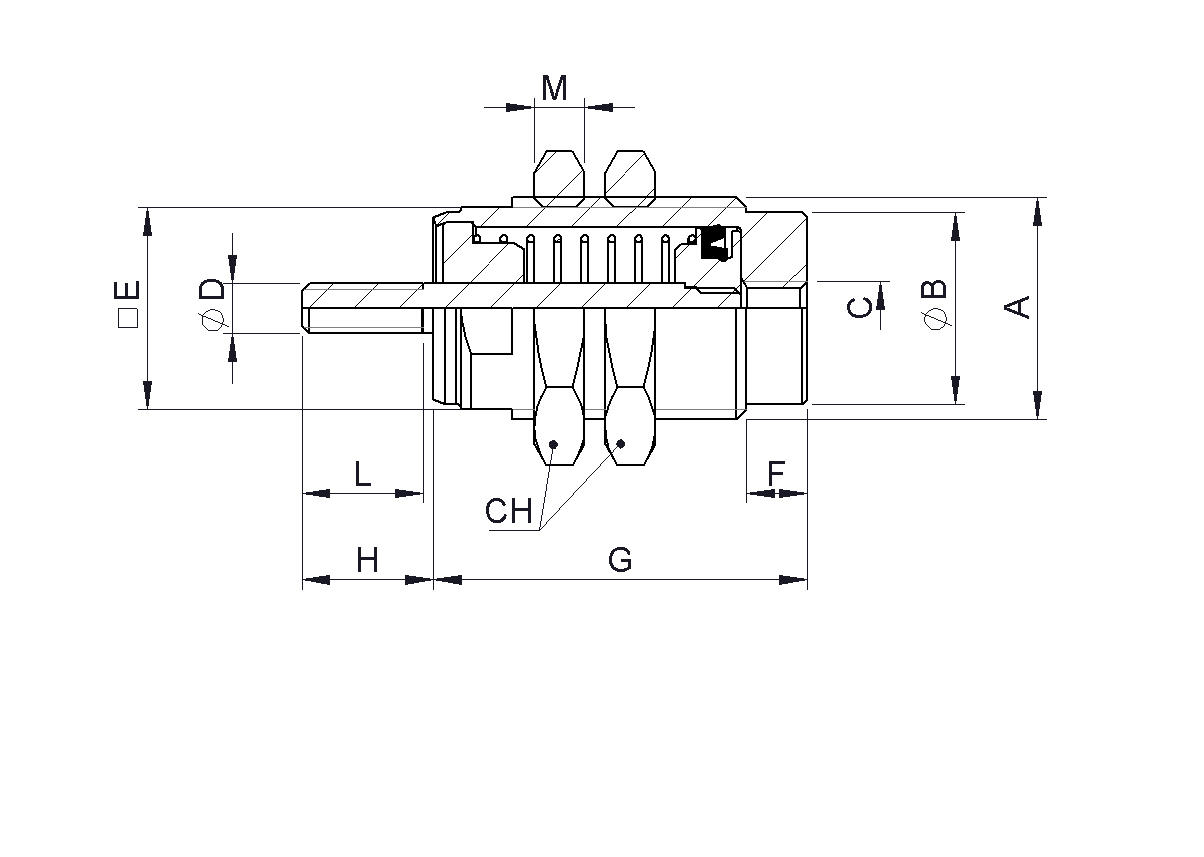

Código	Dibujos 3D	Ø	Carrera	A	B	C	D	ØE	F	G	H	M	CH	L
CAF 06 0005	Solicitar acceso	6	5	M10X1	8.5	M5	M3	9	5	19,5	8	3	14	7
CAF 06 0010	Solicitar acceso	6	10	M10X1	8,5	M5	M3	9	5	26,5	8	3	14	7
CAF 06 0015	Solicitar acceso	6	15	M10X1	8,5	M5	M3	9	5	33,5	8	3	14	7
CAF 10 0005	Solicitar acceso	10	5	M15X1,5	13	M5	M4	14	5	21,5	10,5	4	19	10
CAF 10 0010	Solicitar acceso	10	10	M15X1,5	13	M5	M4	14	5	28	10,5	4	19	10
CAF 10 0015	Solicitar acceso	10	15	M15X1,5	13	M5	M4	14	5	35	10,5	4	19	10
CAF 16 0005	Solicitar acceso	16	5	M22X1,5	19	M5	M5	20	6	24,5	13	5	27	12
CAF 16 0010	Solicitar acceso	16	10	M22X1,5	19	M5	M5	20	6	30,5	13	5	27	12
CAF 16 0015	Solicitar acceso	16	15	M22X1,5	19	M5	M5	20	6	37	13	5	27	12
