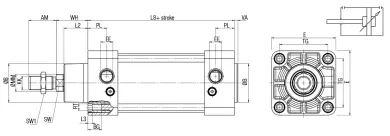

Code | 3D-Zeichnungen | Nummer | Ø | Hub | Ø B d11 | VA | L2 | WH | Ø MM | SW | KK | AM | L8 | BG | RT | E | TG | EE | PL | L3 | ZM | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
EH1600025T | Zugang anfordern | EH 160 0025 T | 160 | 25 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600050T | Zugang anfordern | EH 160 0050 T | 160 | 50 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600075T | Zugang anfordern | EH 160 0075 T | 160 | 75 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600080T | Zugang anfordern | EH 160 0080 T | 160 | 80 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600100T | Zugang anfordern | EH 160 0100 T | 160 | 100 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600125T | Zugang anfordern | EH 160 0125 T | 160 | 125 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600150T | Zugang anfordern | EH 160 0150 T | 160 | 150 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600160T | Zugang anfordern | EH 160 0160 T | 160 | 160 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600200T | Zugang anfordern | EH 160 0200 T | 160 | 200 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600250T | Zugang anfordern | EH 160 0250 T | 160 | 250 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600300T | Zugang anfordern | EH 160 0300 T | 160 | 300 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600320T | Zugang anfordern | EH 160 0320 T | 160 | 320 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600350T | Zugang anfordern | EH 160 0350 T | 160 | 350 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600400T | Zugang anfordern | EH 160 0400 T | 160 | 400 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600450T | Zugang anfordern | EH 160 0450 T | 160 | 450 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600500T | Zugang anfordern | EH 160 0500 T | 160 | 500 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600600T | Zugang anfordern | EH 160 0600 T | 160 | 600 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600700T | Zugang anfordern | EH 160 0700 T | 160 | 700 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600800T | Zugang anfordern | EH 160 0800 T | 160 | 800 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1600900T | Zugang anfordern | EH 160 0900 T | 160 | 900 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH1601000T | Zugang anfordern | EH 160 1000 T | 160 | 1000 | 65 | 6 | 55 | 80 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 180 | 140 | G 3/4 | 29 | 0 | 340 | |
EH2000025T | Zugang anfordern | EH 200 0025 T | 200 | 25 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000050T | Zugang anfordern | EH 200 0050 T | 200 | 50 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000075T | Zugang anfordern | EH 200 0075 T | 200 | 75 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000080T | Zugang anfordern | EH 200 0080 T | 200 | 80 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000100T | Zugang anfordern | EH 200 0100 T | 200 | 100 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000125T | Zugang anfordern | EH 200 0125 T | 200 | 125 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000150T | Zugang anfordern | EH 200 0150 T | 200 | 150 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000160T | Zugang anfordern | EH 200 0160 T | 200 | 160 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000200T | Zugang anfordern | EH 200 0200 T | 200 | 200 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000250T | Zugang anfordern | EH 200 0250 T | 200 | 320 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000300T | Zugang anfordern | EH 200 0300 T | 200 | 300 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000320T | Zugang anfordern | EH 200 0320 T | 200 | 320 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000350T | Zugang anfordern | EH 200 0350 T | 200 | 350 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000400T | Zugang anfordern | EH 200 0400 T | 200 | 400 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000450T | Zugang anfordern | EH 200 0450 T | 200 | 450 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000500T | Zugang anfordern | EH 200 0500 T | 200 | 500 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000600T | Zugang anfordern | EH 200 0600 T | 200 | 600 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000700T | Zugang anfordern | EH 200 0700 T | 200 | 700 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000800T | Zugang anfordern | EH 200 0800 T | 200 | 800 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2000900T | Zugang anfordern | EH 200 0900 T | 200 | 900 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2001000T | Zugang anfordern | EH 200 1000 T | 200 | 1000 | 75 | 6 | 60 | 95 | 40 | 36 | M36X2 | 72 | 180 | 24 | M16 | 220 | 175 | G 3/4 | 29 | 0 | 370 | |
EH2500025T | Zugang anfordern | EH 250 0025 T | 250 | 25 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500050T | Zugang anfordern | EH 250 0050 T | 250 | 50 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500075T | Zugang anfordern | EH 250 0075 T | 250 | 75 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500080T | Zugang anfordern | EH 250 0080 T | 250 | 80 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500100T | Zugang anfordern | EH 250 0100 T | 250 | 100 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500125T | Zugang anfordern | EH 250 0125 T | 250 | 125 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500150T | Zugang anfordern | EH 250 0150 T | 250 | 150 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500160T | Zugang anfordern | EH 250 0160 T | 250 | 160 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500200T | Zugang anfordern | EH 250 0200 T | 250 | 200 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500250T | Zugang anfordern | EH 250 0250 T | 250 | 320 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500300T | Zugang anfordern | EH 250 0300 T | 250 | 300 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500320T | Zugang anfordern | EH 250 0320 T | 250 | 320 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500350T | Zugang anfordern | EH 250 0350 T | 250 | 350 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500400T | Zugang anfordern | EH 250 0400 T | 250 | 400 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500450T | Zugang anfordern | EH 250 0450 T | 250 | 450 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500500T | Zugang anfordern | EH 250 0500 T | 250 | 500 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500600T | Zugang anfordern | EH 250 0600 T | 250 | 600 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500700T | Zugang anfordern | EH 250 0700 T | 250 | 700 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500800T | Zugang anfordern | EH 250 0800 T | 250 | 800 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2500900T | Zugang anfordern | EH 250 0900 T | 250 | 900 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH2501000T | Zugang anfordern | EH 250 1000 T | 250 | 1000 | 90 | 10 | 75 | 105 | 50 | 46 | M42X2 | 84 | 200 | 25 | M20 | 275 | 220 | G 1" | 31 | 0 | 410 | |
EH3200025T | Zugang anfordern | EH 320 0025 T | 320 | 25 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200050T | Zugang anfordern | EH 320 0050 T | 320 | 50 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200075T | Zugang anfordern | EH 320 0075 T | 320 | 75 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200080T | Zugang anfordern | EH 320 0080 T | 320 | 80 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200100T | Zugang anfordern | EH 320 0100 T | 320 | 100 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200125T | Zugang anfordern | EH 320 0125 T | 320 | 125 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200150T | Zugang anfordern | EH 320 0150 T | 320 | 150 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200160T | Zugang anfordern | EH 320 0160 T | 320 | 160 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200200T | Zugang anfordern | EH 320 0200 T | 320 | 200 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200250T | Zugang anfordern | EH 320 0250 T | 320 | 320 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200300T | Zugang anfordern | EH 320 0300 T | 320 | 300 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200320T | Zugang anfordern | EH 320 0320 T | 320 | 320 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200350T | Zugang anfordern | EH 320 0350 T | 320 | 350 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200400T | Zugang anfordern | EH 320 0400 T | 320 | 400 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200450T | Zugang anfordern | EH 320 0450 T | 320 | 450 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200500T | Zugang anfordern | EH 320 0500 T | 320 | 500 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200600T | Zugang anfordern | EH 320 0600 T | 320 | 600 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200700T | Zugang anfordern | EH 320 0700 T | 320 | 700 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200800T | Zugang anfordern | EH 320 0800 T | 320 | 800 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3200900T | Zugang anfordern | EH 320 0900 T | 320 | 900 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 | |
EH3201000T | Zugang anfordern | EH 320 1000 T | 320 | 1000 | 110 | 10 | 90 | 120 | 63 | 55 | M48X2 | 96 | 220 | 30 | M24 | 350 | 270 | G 1" | 30 | 0 | 460 |
