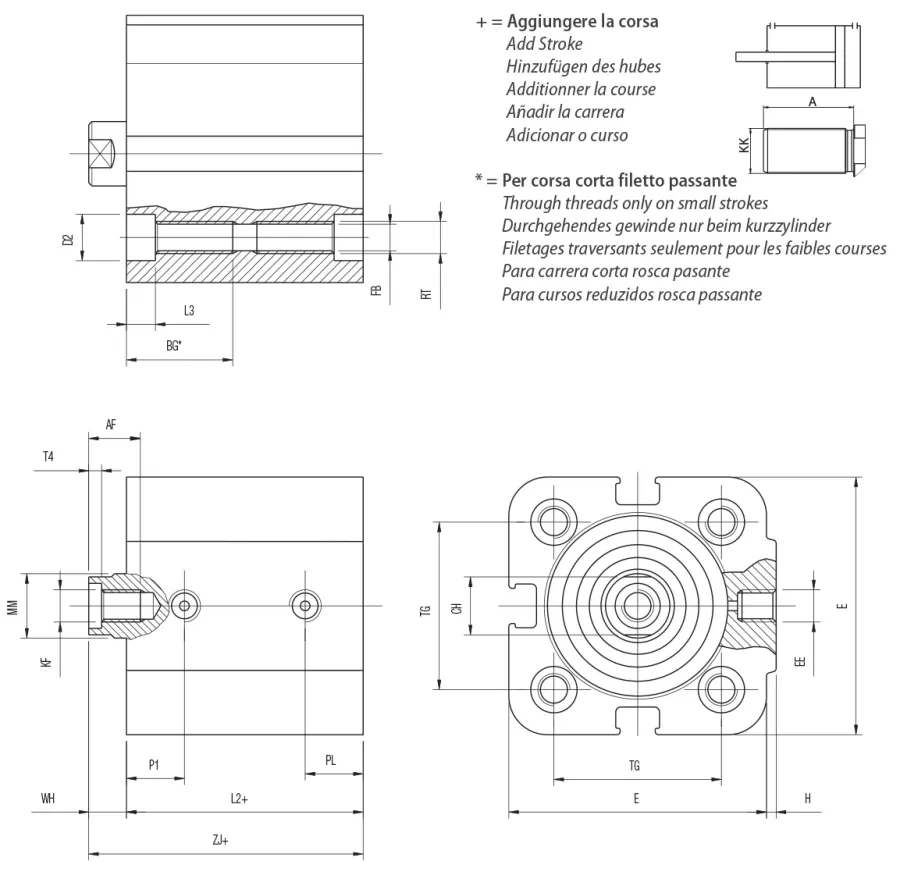

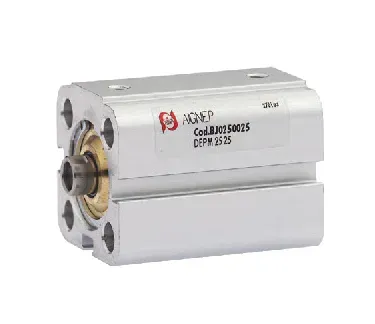

Code | 3D-Zeichnungen | Nummer | Ø | Hub | KK | A | AF | RT | BG* | D2 Ø | E | EE | FB Ø | H | KF | L2+ | L3 | MM Ø | P1 | PL | T4 | TG | WH | ZJ+ | CH | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
BF0120005 | Zugang anfordern | BF 012 0005 | 12 | 5 | M6 | 16 | 6 | M4 | 12.5 | 5.5 | 29 | M5 | 3,3 | 1 | M3 | 28 | 3,5 | 6 | 7,5 | 7,5 | 1.5 | 18 | 6 | 34 | 5 | |
BF0120010 | Zugang anfordern | BF 012 0010 | 12 | 10 | M6 | 16 | 6 | M4 | 12.5 | 5.5 | 29 | M5 | 3,3 | 1 | M3 | 28 | 3,5 | 6 | 7,5 | 7,5 | 1.5 | 18 | 6 | 34 | 5 | |
BF0120015 | Zugang anfordern | BF 012 0015 | 12 | 15 | M6 | 16 | 6 | M4 | 12.5 | 5.5 | 29 | M5 | 3,3 | 1 | M3 | 28 | 3,5 | 6 | 7,5 | 7,5 | 1.5 | 18 | 6 | 34 | 5 | |
BF0120020 | Zugang anfordern | BF 012 0020 | 12 | 20 | M6 | 16 | 6 | M4 | 12.5 | 5.5 | 29 | M5 | 3,3 | 1 | M3 | 28 | 3,5 | 6 | 7,5 | 7,5 | 1.5 | 18 | 6 | 34 | 5 | |
BF0120025 | Zugang anfordern | BF 012 0025 | 12 | 25 | M6 | 16 | 6 | M4 | 12.5 | 5.5 | 29 | M5 | 3,3 | 1 | M3 | 28 | 3,5 | 6 | 7,5 | 7,5 | 1.5 | 18 | 6 | 34 | 5 | |
BF0120030 | Zugang anfordern | BF 012 0030 | 12 | 30 | M6 | 16 | 6 | M4 | 12.5 | 5.5 | 29 | M5 | 3,3 | 1 | M3 | 28 | 3,5 | 6 | 7,5 | 7,5 | 1.5 | 18 | 6 | 34 | 5 | |
BF0120040 | Zugang anfordern | BF 012 0040 | 12 | 40 | M6 | 16 | 6 | M4 | 12.5 | 5.5 | 29 | M5 | 3,3 | 1 | M3 | 28 | 3,5 | 6 | 7,5 | 7,5 | 1.5 | 18 | 6 | 34 | 5 | |
BF0160005 | Zugang anfordern | BF 016 0005 | 16 | 5 | M8 | 20 | 8 | M4 | 14.5 | 5.5 | 29 | M5 | 3,3 | 1 | M4 | 30,5 | 3,5 | 8 | 8,5 | 8,5 | 2 | 18 | 6 | 36,5 | 7 | |
BF0160010 | Zugang anfordern | BF 016 0010 | 16 | 10 | M8 | 20 | 8 | M4 | 14.5 | 5.5 | 29 | M5 | 3,3 | 1 | M4 | 30,5 | 3,5 | 8 | 8,5 | 8,5 | 2 | 18 | 6 | 36,5 | 7 | |
BF0160015 | Zugang anfordern | BF 016 0015 | 16 | 15 | M8 | 20 | 8 | M4 | 14.5 | 5.5 | 29 | M5 | 3,3 | 1 | M4 | 30,5 | 3,5 | 8 | 8,5 | 8,5 | 2 | 18 | 6 | 36,5 | 7 | |
BF0160020 | Zugang anfordern | BF 016 0020 | 16 | 20 | M8 | 20 | 8 | M4 | 14.5 | 5.5 | 29 | M5 | 3,3 | 1 | M4 | 30,5 | 3,5 | 8 | 8,5 | 8,5 | 2 | 18 | 6 | 36,5 | 7 | |
BF0160025 | Zugang anfordern | BF 016 0025 | 16 | 25 | M8 | 20 | 8 | M4 | 14.5 | 5.5 | 29 | M5 | 3,3 | 1 | M4 | 30,5 | 3,5 | 8 | 8,5 | 8,5 | 2 | 18 | 6 | 36,5 | 7 | |
BF0160030 | Zugang anfordern | BF 016 0030 | 16 | 30 | M8 | 20 | 8 | M4 | 14.5 | 5.5 | 29 | M5 | 3,3 | 1 | M4 | 30,5 | 3,5 | 8 | 8,5 | 8,5 | 2 | 18 | 6 | 36,5 | 7 | |
BF0160040 | Zugang anfordern | BF 016 0040 | 16 | 40 | M8 | 20 | 8 | M4 | 14.5 | 5.5 | 29 | M5 | 3,3 | 1 | M4 | 30,5 | 3,5 | 8 | 8,5 | 8,5 | 2 | 18 | 6 | 36,5 | 7 | |
BF0200005 | Zugang anfordern | BF 020 0005 | 20 | 5 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 36 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 22 | 6 | 37,5 | 9 | |
BF0200010 | Zugang anfordern | BF 020 0010 | 20 | 10 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 36 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 22 | 6 | 37,5 | 9 | |
BF0200015 | Zugang anfordern | BF 020 0015 | 20 | 15 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 36 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 22 | 6 | 37,5 | 9 | |
BF0200020 | Zugang anfordern | BF 020 0020 | 20 | 20 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 36 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 22 | 6 | 37,5 | 9 | |
BF0200025 | Zugang anfordern | BF 020 0025 | 20 | 25 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 36 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 22 | 6 | 37,5 | 9 | |
BF0200030 | Zugang anfordern | BF 020 0030 | 20 | 30 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 36 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 22 | 6 | 37,5 | 9 | |
BF0200040 | Zugang anfordern | BF 020 0040 | 20 | 40 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 36 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 22 | 6 | 37,5 | 9 | |
BF0200050 | Zugang anfordern | BF 020 0050 | 20 | 50 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 36 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 22 | 6 | 37,5 | 9 | |
BF0250005 | Zugang anfordern | BF 025 0005 | 25 | 5 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 40 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 26 | 6 | 37,5 | 9 | |
BF0250010 | Zugang anfordern | BF 025 0010 | 25 | 10 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 40 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 26 | 6 | 37,5 | 9 | |
BF0250015 | Zugang anfordern | BF 025 0015 | 25 | 15 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 40 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 26 | 6 | 37,5 | 9 | |
BF0250020 | Zugang anfordern | BF 025 0020 | 25 | 20 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 40 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 26 | 6 | 37,5 | 9 | |
BF0250025 | Zugang anfordern | BF 025 0025 | 25 | 25 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 40 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 26 | 6 | 37,5 | 9 | |
BF0250030 | Zugang anfordern | BF 025 0030 | 25 | 30 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 40 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 26 | 6 | 37,5 | 9 | |
BF0250040 | Zugang anfordern | BF 025 0040 | 25 | 40 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 40 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 26 | 6 | 37,5 | 9 | |
BF0250050 | Zugang anfordern | BF 025 0050 | 25 | 50 | M10x1,25 | 22 | 8 | M5 | 16.5 | 7.2 | 40 | M5 | 4,2 | 1,5 | M5 | 31,5 | 4,5 | 10 | 9 | 9 | 2 | 26 | 6 | 37,5 | 9 |
