DOUBLE ACTING MAGNETIC - Bore from 12 to 25

Filter

BF1225

DOUBLE ACTING MAGNETIC - Bore from 12 to 25

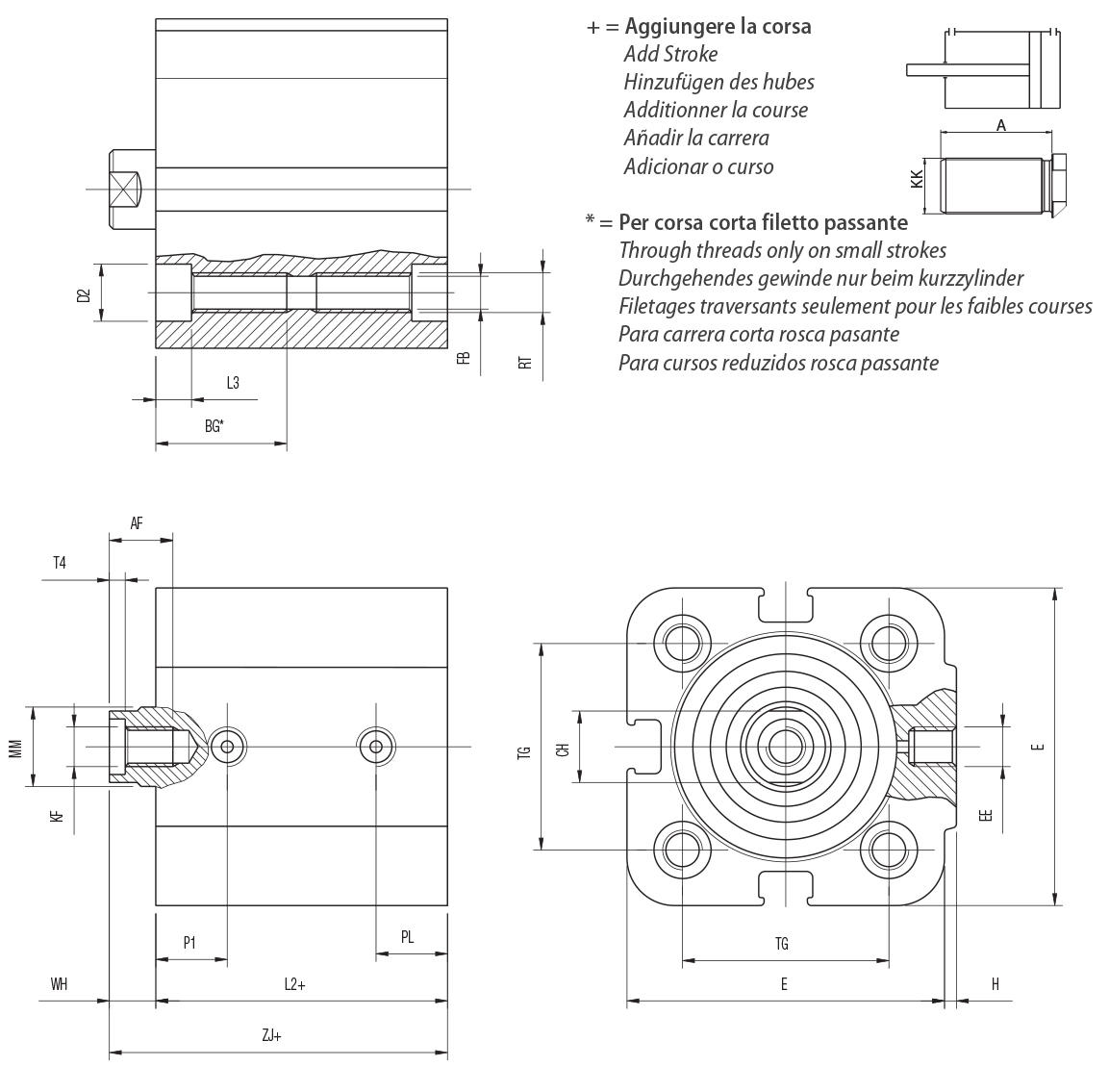

Code	3D Drawings	Ø	Stroke	KK	A	AF	RT	BG*	D2 Ø	E	EE	FB Ø	H	KF	L2+	L3	MM Ø	P1	PL	T4	TG	WH	ZJ+	CH
BF 012 0005	Request access	12	5	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	28	3,5	6	7,5	7,5	1.5	18	6	34	5
BF 012 0010	Request access	12	10	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	28	3,5	6	7,5	7,5	1.5	18	6	34	5
BF 012 0015	Request access	12	15	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	28	3,5	6	7,5	7,5	1.5	18	6	34	5
BF 012 0020	Request access	12	20	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	28	3,5	6	7,5	7,5	1.5	18	6	34	5
BF 012 0025	Request access	12	25	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	28	3,5	6	7,5	7,5	1.5	18	6	34	5
BF 012 0030	Request access	12	30	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	28	3,5	6	7,5	7,5	1.5	18	6	34	5
BF 012 0040	Request access	12	40	M6	16	6	M4	12.5	5.5	29	M5	3,3	1	M3	28	3,5	6	7,5	7,5	1.5	18	6	34	5
BF 016 0005	Request access	16	5	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	30,5	3,5	8	8,5	8,5	2	18	6	36,5	7
BF 016 0010	Request access	16	10	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	30,5	3,5	8	8,5	8,5	2	18	6	36,5	7
BF 016 0015	Request access	16	15	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	30,5	3,5	8	8,5	8,5	2	18	6	36,5	7
BF 016 0020	Request access	16	20	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	30,5	3,5	8	8,5	8,5	2	18	6	36,5	7
BF 016 0025	Request access	16	25	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	30,5	3,5	8	8,5	8,5	2	18	6	36,5	7
BF 016 0030	Request access	16	30	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	30,5	3,5	8	8,5	8,5	2	18	6	36,5	7
BF 016 0040	Request access	16	40	M8	20	8	M4	14.5	5.5	29	M5	3,3	1	M4	30,5	3,5	8	8,5	8,5	2	18	6	36,5	7
BF 020 0005	Request access	20	5	M10x1,25	22	8	M5	16.5	7.2	36	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	22	6	37,5	9
BF 020 0010	Request access	20	10	M10x1,25	22	8	M5	16.5	7.2	36	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	22	6	37,5	9
BF 020 0015	Request access	20	15	M10x1,25	22	8	M5	16.5	7.2	36	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	22	6	37,5	9
BF 020 0020	Request access	20	20	M10x1,25	22	8	M5	16.5	7.2	36	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	22	6	37,5	9
BF 020 0025	Request access	20	25	M10x1,25	22	8	M5	16.5	7.2	36	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	22	6	37,5	9
BF 020 0030	Request access	20	30	M10x1,25	22	8	M5	16.5	7.2	36	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	22	6	37,5	9
BF 020 0040	Request access	20	40	M10x1,25	22	8	M5	16.5	7.2	36	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	22	6	37,5	9
BF 020 0050	Request access	20	50	M10x1,25	22	8	M5	16.5	7.2	36	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	22	6	37,5	9
BF 025 0005	Request access	25	5	M10x1,25	22	8	M5	16.5	7.2	40	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	26	6	37,5	9
BF 025 0010	Request access	25	10	M10x1,25	22	8	M5	16.5	7.2	40	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	26	6	37,5	9
BF 025 0015	Request access	25	15	M10x1,25	22	8	M5	16.5	7.2	40	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	26	6	37,5	9
BF 025 0020	Request access	25	20	M10x1,25	22	8	M5	16.5	7.2	40	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	26	6	37,5	9
BF 025 0025	Request access	25	25	M10x1,25	22	8	M5	16.5	7.2	40	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	26	6	37,5	9
BF 025 0030	Request access	25	30	M10x1,25	22	8	M5	16.5	7.2	40	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	26	6	37,5	9
BF 025 0040	Request access	25	40	M10x1,25	22	8	M5	16.5	7.2	40	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	26	6	37,5	9
BF 025 0050	Request access	25	50	M10x1,25	22	8	M5	16.5	7.2	40	M5	4,2	1,5	M5	31,5	4,5	10	9	9	2	26	6	37,5	9
