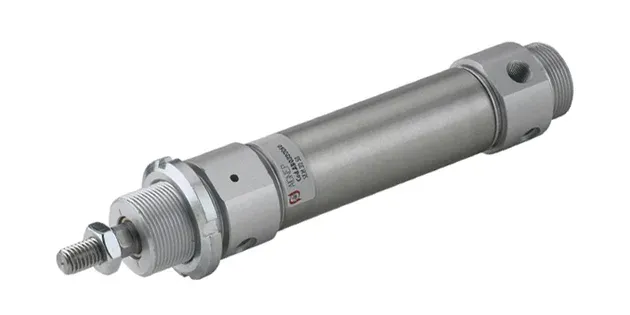

EINFACHWIRKEND MAGNETISCH

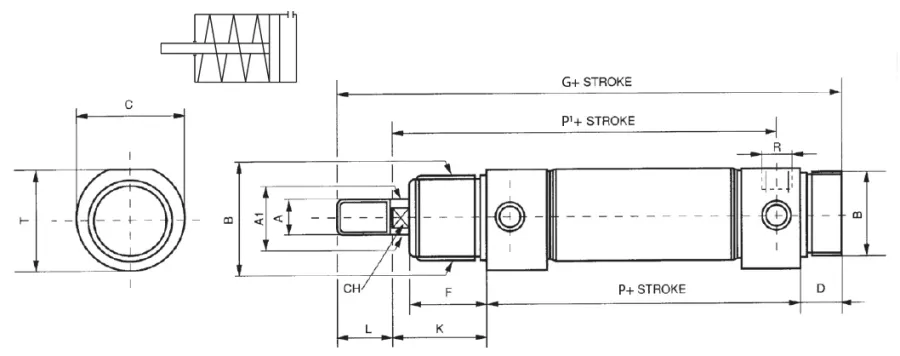

Code	3D-Zeichnungen	Nummer	Ø	Hub	A	A1	B	T	C	D	F	G	K	L	P	P1	CH	R
AB0320010	Zugang anfordern	AB 032 0010	32	10	M10X1,25	12	M30X1,5	36.5	38	14	30	168	38	20	96	125	10	1/8" GAS
AB0320025	Zugang anfordern	AB 032 0025	32	25	M10X1,25	12	M30X1,5	36.5	38	14	30	168	38	20	96	125	10	1/8" GAS
AB0320050	Zugang anfordern	AB 032 0050	32	50	M10X1,25	12	M30X1,5	36.5	38	14	30	168	38	20	96	125	10	1/8" GAS
AB0400010	Zugang anfordern	AB 040 0010	40	10	M12X1,25	16	M38X1,5	44	46	16	35	196	45	24	111	144	12	1/4" GAS
AB0400025	Zugang anfordern	AB 040 0025	40	25	M12X1,25	16	M38X1,5	44	46	16	35	196	45	24	111	144	12	1/4" GAS
AB0400050	Zugang anfordern	AB 040 0050	40	50	M12X1,25	16	M38X1,5	44	46	16	35	196	45	24	111	144	12	1/4" GAS
AB0500010	Zugang anfordern	AB 050 0010	50	10	M16X1,5	20	M45X1,5	55	57	18	38	220	50	32	120	158	16	1/4" GAS
AB0500025	Zugang anfordern	AB 050 0025	50	25	M16X1,5	20	M45X1,5	55	57	18	38	220	50	32	120	158	16	1/4" GAS
AB0500050	Zugang anfordern	AB 050 0050	50	50	M16X1,5	20	M45X1,5	55	57	18	38	220	50	32	120	158	16	1/4" GAS
AB0630010	Zugang anfordern	AB 063 0010	63	10	M16X1,5	20	M45X1,5	67,5	70	18	38	224	50	32	124	161	16	3/8" GAS
AB0630025	Zugang anfordern	AB 063 0025	63	25	M16X1,5	20	M45X1,5	67,5	70	18	38	224	50	32	124	161	16	3/8" GAS
AB0630050	Zugang anfordern	AB 063 0050	63	50	M16X1,5	20	M45X1,5	67,5	70	18	38	224	50	32	124	161	16	3/8" GAS
