90023

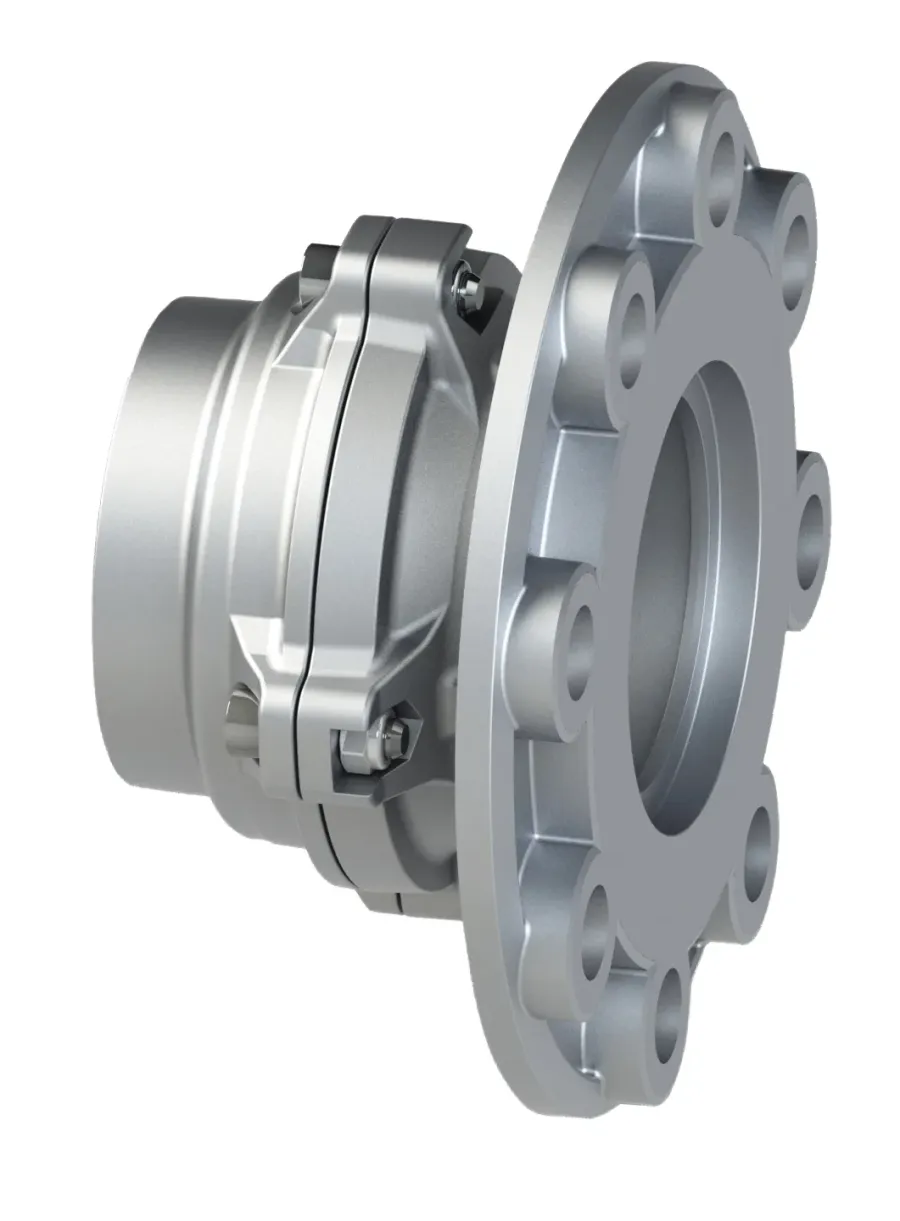

GERADE FLANSCHVERSCHRAUBUNG
Die Abmessungen der Flanschverbindung entsprechen der Norm UNI EN 1092 - 4 PN 16 (Flansch aus Aluminiumlegierung).

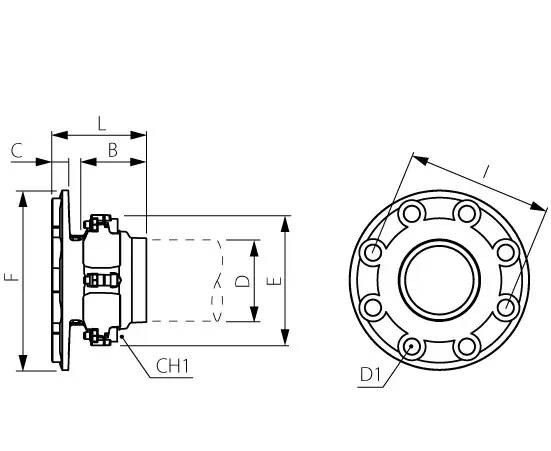

| Code | 3D-Zeichnungen | Nummer | D | B | C | E | F | L | D1 | I | CH1 | Verpackung | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9002300007 | Zugang anfordern | 90023 00 007 | 80 | 91 | 3,5 | 145 | 200 | 105,2 | 18 | 160 | 6 | 1 | |
| 9002300008 | Zugang anfordern | 90023 00 008 | 110 | 125,5 | 4 | 200 | 200 | 147,5 | 18 | 180 | 8 | 1 | |
| 9002300009 | Zugang anfordern | 90023 00 009 | 168 | 194 | 22 | 306 | 285 | 246 | 22 | 240 | 10 | 1 |
