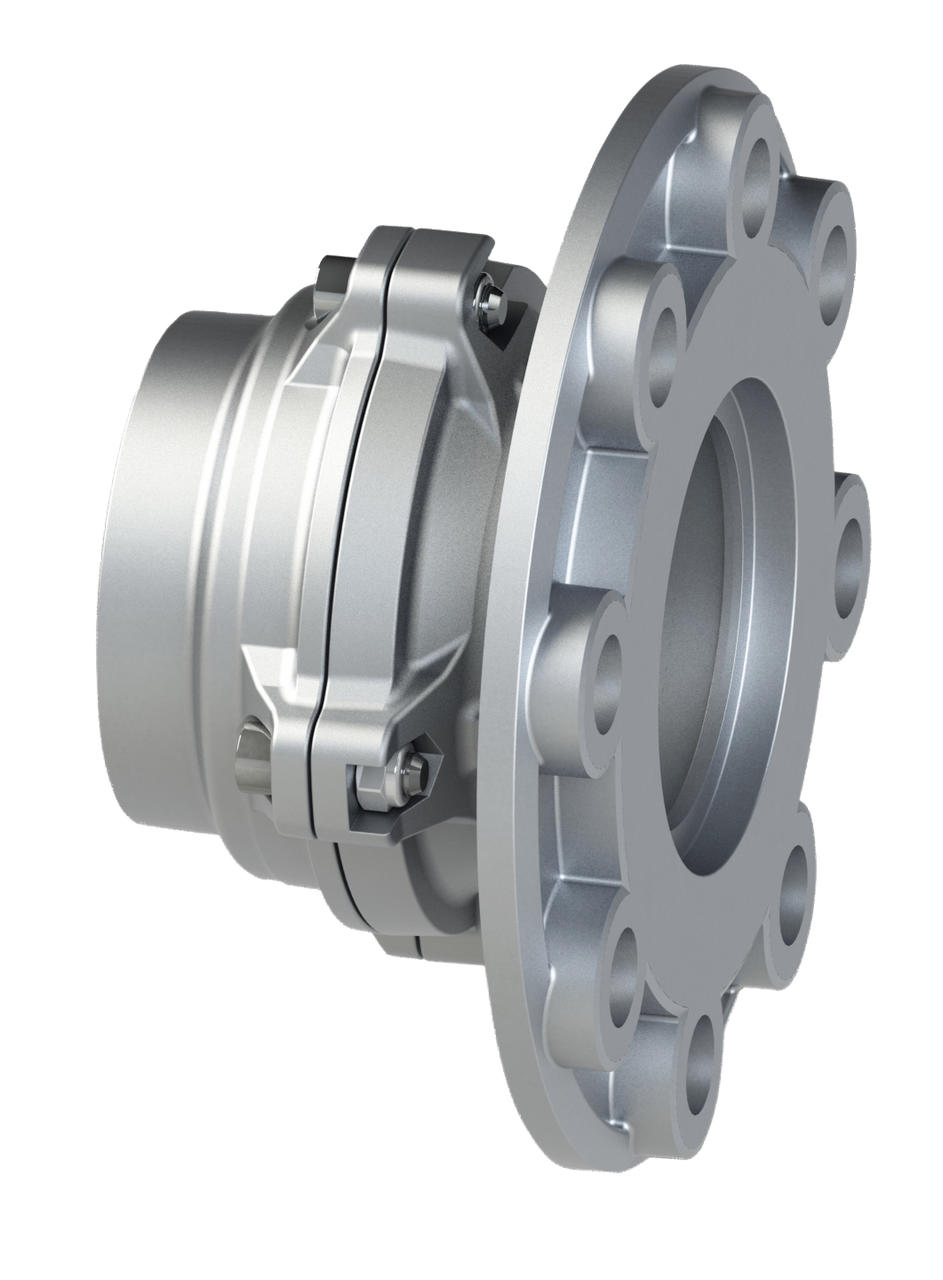

As dimensões de acoplamento da flange respeitam a norma UNI EN 1092 - 4 PN 16 (flange fabricada em liga de alumínio)

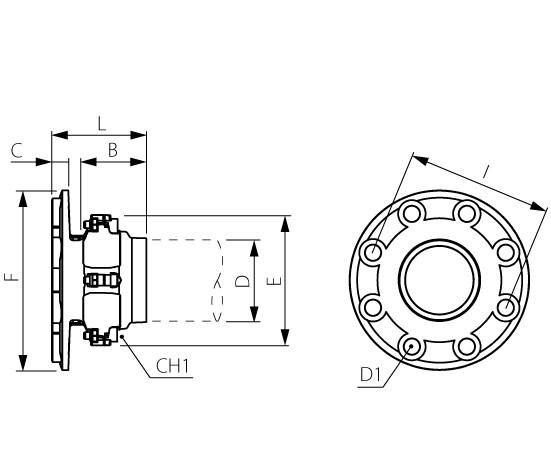

| Código | Desenhos 3D | D | B | C | E | F | L | D1 | I | CH1 | Embal. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90023 00 007 | Solicitar acesso | 80 | 91 | 3,5 | 145 | 200 | 105.2 | 18 | 160 | 6 | 1 | |
| 90023 00 008 | Solicitar acesso | 110 | 125,5 | 4 | 200 | 200 | 147,5 | 18 | 180 | 8 | 1 | |
| 90023 00 009 | Solicitar acesso | 168 | 194 | 22 | 306 | 285 | 246 | 22 | 240 | 10 | 1 |
