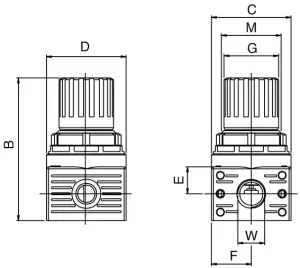

Code | 3D-Zeichnungen | Nummer | Grösse | Gewinde | Regulation | Durchfluss | B | C | D | E | F | G | I | M | W | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
T070002010000 | Zugang anfordern | T070 002 010 000 | REG.S.RAP. 0 | 1/8 | 0÷2 Bar | 600 Nl/min | 74 | 40 | 40 | 13,5 | 20 | 27,5 | 27 | M30X1,5 | 1/8 - 1/4 | |
T070002020000 | Zugang anfordern | T070 002 020 000 | REG.S.RAP. 0 | 1/8 | 0÷4 Bar | 600 Nl/min | 74 | 40 | 40 | 13,5 | 20 | 27,5 | 27 | M30X1,5 | 1/8 - 1/4 | |
T070002030000 | Zugang anfordern | T070 002 030 000 | REG.S.RAP. 0 | 1/8 | 0÷8 Bar | 600 Nl/min | 74 | 40 | 40 | 13,5 | 20 | 27,5 | 27 | M30X1,5 | 1/8 - 1/4 | |
T070002040000 | Zugang anfordern | T070 002 040 000 | REG.S.RAP. 0 | 1/8 | 0÷12 Bar | 600 Nl/min | 74 | 40 | 40 | 13,5 | 20 | 27,5 | 27 | M30X1,5 | 1/8 - 1/4 | |
T070003010000 | Zugang anfordern | T070 003 010 000 | REG.S.RAP. 0 | 1/4 | 0÷2 Bar | 600 Nl/min | 74 | 40 | 40 | 13,5 | 20 | 27,5 | 27 | M30X1,5 | 1/8 - 1/4 | |
T070003020000 | Zugang anfordern | T070 003 020 000 | REG.S.RAP. 0 | 1/4 | 0÷4 Bar | 600 Nl/min | 74 | 40 | 40 | 13,5 | 20 | 27,5 | 27 | M30X1,5 | 1/8 - 1/4 | |
T070003030000 | Zugang anfordern | T070 003 030 000 | REG.S.RAP. 0 | 1/4 | 0÷8 Bar | 600 Nl/min | 74 | 40 | 40 | 13,5 | 20 | 27,5 | 27 | M30X1,5 | 1/8 - 1/4 | |
T070003040000 | Zugang anfordern | T070 003 040 000 | REG.S.RAP. 0 | 1/4 | 0÷12 Bar | 600 Nl/min | 74 | 40 | 40 | 13,5 | 20 | 27,5 | 27 | M30X1,5 | 1/8 - 1/4 |
