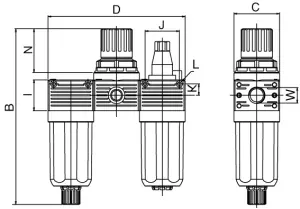

Code | 3D-Zeichnungen | Nummer | Grösse | Gewinde | Filterfeinheit | Regulation | Durchfluss | B | C | D | I | J | K | L | N | W | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
T200002111100 | Zugang anfordern | T200 002 111 100 | F+R+L 0 | 1/8 | 5 µm | 0÷2 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200002121100 | Zugang anfordern | T200 002 121 100 | F+R+L 0 | 1/8 | 5 µm | 0÷4 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200002131100 | Zugang anfordern | T200 002 131 100 | F+R+L 0 | 1/8 | 5 µm | 0÷8 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200002141100 | Zugang anfordern | T200 002 141 100 | F+R+L 0 | 1/8 | 5 µm | 0÷12 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200002211100 | Zugang anfordern | T200 002 211 100 | F+R+L 0 | 1/8 | 20 µm | 0÷2 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200002221100 | Zugang anfordern | T200 002 221 100 | F+R+L 0 | 1/8 | 20 µm | 0÷4 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200002231100 | Zugang anfordern | T200 002 231 100 | F+R+L 0 | 1/8 | 20 µm | 0÷8 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200002241100 | Zugang anfordern | T200 002 241 100 | F+R+L 0 | 1/8 | 20 µm | 0÷12 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200002311100 | Zugang anfordern | T200 002 311 100 | F+R+L 0 | 1/8 | 50 µm | 0÷2 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200002321100 | Zugang anfordern | T200 002 321 100 | F+R+L 0 | 1/8 | 50 µm | 0÷4 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200002331100 | Zugang anfordern | T200 002 331 100 | F+R+L 0 | 1/8 | 50 µm | 0÷8 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200002341100 | Zugang anfordern | T200 002 341 100 | F+R+L 0 | 1/8 | 50 µm | 0÷12 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200003111100 | Zugang anfordern | T200 003 111 100 | F+R+L 0 | 1/4 | 5 µm | 0÷2 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200003121100 | Zugang anfordern | T200 003 121 100 | F+R+L 0 | 1/4 | 5 µm | 0÷4 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200003131100 | Zugang anfordern | T200 003 131 100 | F+R+L 0 | 1/4 | 5 µm | 0÷8 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200003141100 | Zugang anfordern | T200 003 141 100 | F+R+L 0 | 1/4 | 5 µm | 0÷12 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200003211100 | Zugang anfordern | T200 003 211 100 | F+R+L 0 | 1/4 | 20 µm | 0÷2 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200003221100 | Zugang anfordern | T200 003 221 100 | F+R+L 0 | 1/4 | 20 µm | 0÷4 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200003231100 | Zugang anfordern | T200 003 231 100 | F+R+L 0 | 1/4 | 20 µm | 0÷8 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200003241100 | Zugang anfordern | T200 003 241 100 | F+R+L 0 | 1/4 | 20 µm | 0÷12 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200003311100 | Zugang anfordern | T200 003 311 100 | F+R+L 0 | 1/4 | 50 µm | 0÷2 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200003321100 | Zugang anfordern | T200 003 321 100 | F+R+L 0 | 1/4 | 50 µm | 0÷4 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200003331100 | Zugang anfordern | T200 003 331 100 | F+R+L 0 | 1/4 | 50 µm | 0÷8 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 | |
T200003341100 | Zugang anfordern | T200 003 341 100 | F+R+L 0 | 1/4 | 50 µm | 0÷12 Bar | 280 Nl/min | 156 | 40 | 120 | 27 | 30 | 10 | Ø X M3 | 40 | 1/8 - 1/4 |
