CHARNIERE INTERMEDIAIRE POUR TIRANTS LISSES - ACIER

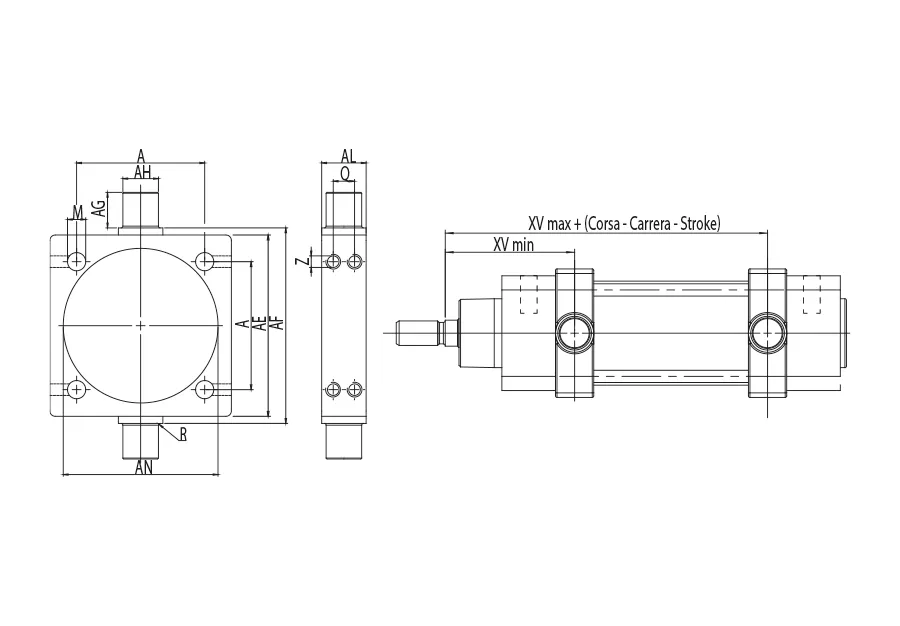

Code	Dessins 3D	Ø	A	AE	AL	AH	AG	AF	AN	R	M	Q	Z	XV min	XV max
VCNL 032	Demander l'accès	32	32.5	46	15	12	12	50	37	1	6.25	7	M5	61.5	84.5
VCNL 040	Demander l'accès	40	38	59	20	16	16	63	46	1.5	6.25	8	M5	71.5	93.5
VCNL 050	Demander l'accès	50	46.5	69	20	16	16	75	56	1.6	8.25	8	M6	78.5	101.5
VCNL 063	Demander l'accès	63	56.5	84	25	20	20	90	69	1.6	8.25	12	M6	84.5	110.5
VCNL 080	Demander l'accès	80	72	102	25	20	20	110	87	1.6	10.25	12	M8	94.5	125.5
VCNL 100	Demander l'accès	100	89	125	30	25	25	132	107	2	10.25	15	M8	107	133
VCNL 125	Demander l'accès	125	110	155	32	25	25	160	133.5	2	12.25	15	M10	126	163
VCNL 160	Demander l'accès	160	140	190	40	32	32	200	171	2.5	16.25	18	M12	149	191
VCNL 200	Demander l'accès	200	175	240	40	32	32	250	211	2.5	16.25	18	M12	164	206
