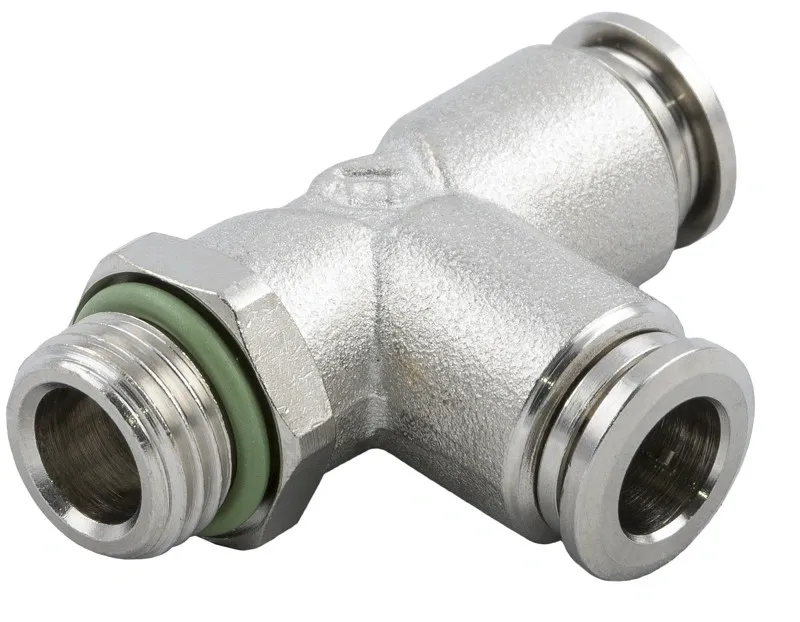

RACOR A T ORIENTABLE MACHO LATERAL CILÍNDRICO CON TÓRICA

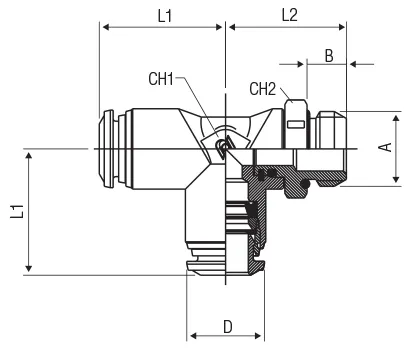

Código	Dibujos 3D	Tubo	A	B	L1	L2	CH1	CH2	D	Embute
40226 V0 002	Solicitar acceso	4	M5	3.6	17	18	9	8	10	10
40226 V0 003	Solicitar acceso	4	1/8	5.4	17	18,5	9	13	10	10
40226 V0 004	Solicitar acceso	4	1/4	7.1	17	20	9	16	10	10
40226 V0 007	Solicitar acceso	6	M5	3.6	21	2,5	11	11	12.5	10
40226 V0 008	Solicitar acceso	6	1/8	5.4	21	20,5	11	13	12,5	10
40226 V0 009	Solicitar acceso	6	1/4	7.1	21	22	11	16	12,5	10
40226 V0 010	Solicitar acceso	8	1/8	5.4	22,5	22,5	13	13	14,5	10
40226 V0 011	Solicitar acceso	8	1/4	7.1	22,5	23	13	16	14,5	10
40226 V0 012	Solicitar acceso	8	3/8	8.1	22,5	25	13	20	14,5	10
40226 V0 013	Solicitar acceso	8	1/2	9.6	22,5	26,5	13	25	14,5	10
40226 V0 014	Solicitar acceso	10	1/4	7.1	26,5	27,1	14	16	17,5	10
40226 V0 015	Solicitar acceso	10	3/8	8.1	26,5	26,6	14	20	17,5	10
40226 V0 016	Solicitar acceso	10	1/2	9.6	26,5	28,1	14	25	17,5	10
40226 V0 017	Solicitar acceso	12	3/8	8.1	31,5	29,1	16	20	21,5	10
40226 V0 018	Solicitar acceso	12	1/2	9.6	31,5	31,6	16	25	21,5	10
