40226V

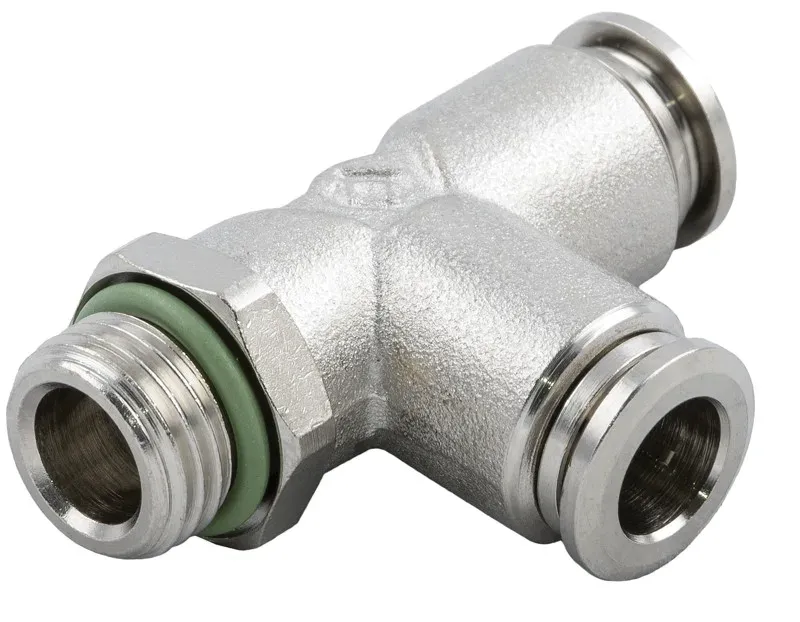

CONEXÃO MACHO EM T LATERAL ORIENTÁVEL COM ROSCA PARALELA

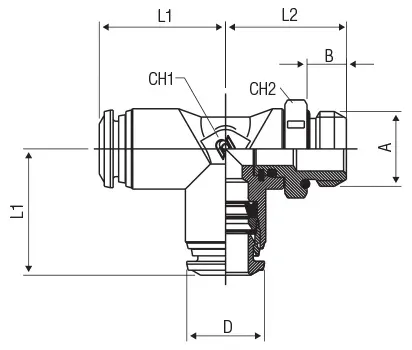

| Código | Desenhos 3D | Tubo | A | B | L1 | L2 | CH1 | CH2 | D | Embal. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40226 V0 002 | Solicitar acesso | 4 | M5 | 3.6 | 17 | 18 | 9 | 8 | 10 | 10 | |
| 40226 V0 003 | Solicitar acesso | 4 | 1/8 | 5.4 | 17 | 18.5 | 9 | 13 | 10 | 10 | |
| 40226 V0 004 | Solicitar acesso | 4 | 1/4 | 7.1 | 17 | 20 | 9 | 16 | 10 | 10 | |
| 40226 V0 007 | Solicitar acesso | 6 | M5 | 3.6 | 21 | 2.5 | 11 | 11 | 12.5 | 10 | |
| 40226 V0 008 | Solicitar acesso | 6 | 1/8 | 5.4 | 21 | 20,5 | 11 | 13 | 12,5 | 10 | |
| 40226 V0 009 | Solicitar acesso | 6 | 1/4 | 7.1 | 21 | 22 | 11 | 16 | 12,5 | 10 | |
| 40226 V0 010 | Solicitar acesso | 8 | 1/8 | 5.4 | 22,5 | 22,5 | 13 | 13 | 14,5 | 10 | |
| 40226 V0 011 | Solicitar acesso | 8 | 1/4 | 7.1 | 22,5 | 23 | 13 | 16 | 14,5 | 10 | |
| 40226 V0 012 | Solicitar acesso | 8 | 3/8 | 8.1 | 22,5 | 25 | 13 | 20 | 14,5 | 10 | |
| 40226 V0 013 | Solicitar acesso | 8 | 1/2 | 9.6 | 22,5 | 26,5 | 13 | 25 | 14,5 | 10 | |
| 40226 V0 014 | Solicitar acesso | 10 | 1/4 | 7.1 | 26,5 | 27 | 14 | 16 | 17,5 | 10 | |
| 40226 V0 015 | Solicitar acesso | 10 | 3/8 | 8.1 | 26,5 | 26,5 | 14 | 20 | 17,5 | 10 | |
| 40226 V0 016 | Solicitar acesso | 10 | 1/2 | 9.6 | 26,5 | 28 | 14 | 25 | 17,5 | 10 | |
| 40226 V0 017 | Solicitar acesso | 12 | 3/8 | 8.1 | 31,5 | 29,5 | 16 | 20 | 21,5 | 10 | |
| 40226 V0 018 | Solicitar acesso | 12 | 1/2 | 9.6 | 31,5 | 31 | 16 | 25 | 21,5 | 10 |
