Redes De Ar Comprimido "INFINITY">

Série Redes De Ar Comprimido "INFINITY"

>90014
90014

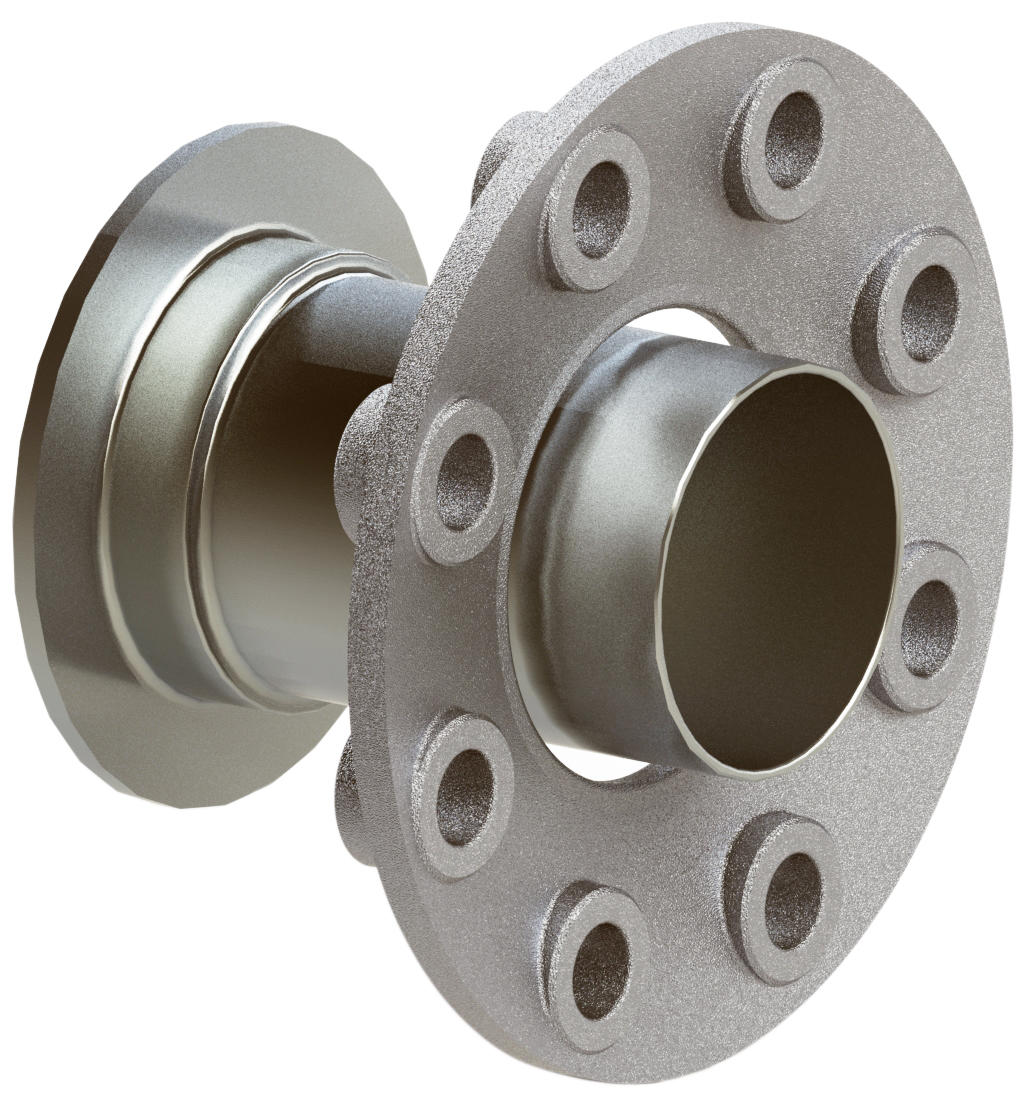

TUBO FLANGEADO ANSI 150-LB

Características técnicas / CatálogoFile BIM Etiquetas Aignep Scan Certificações
TUBO FLANGEADO ANSI 150-LB
TUBO FLANGEADO ANSI 150-LB

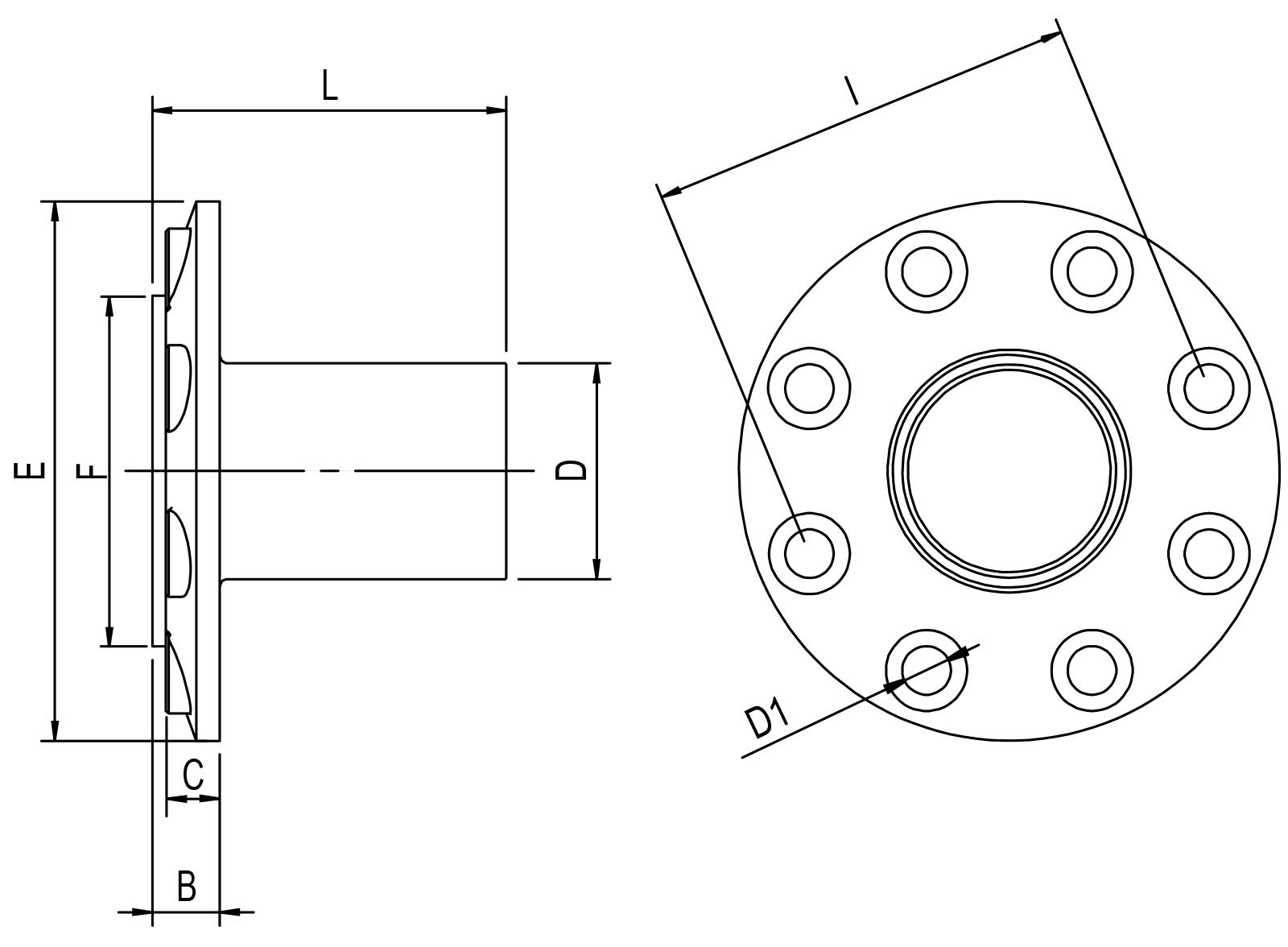

Código  Desenho 3D D B C E F L D1 I Embal.
90014 00 001     Download 80 25 20 190,5 130 131 19 152.4 1
90014 00 002     Download 110 25 20 228,6 158 166 19 190.5 1
90014 00 003     Download 168 27 22 297,5 216 266 22 241.5 1
Código Desenho 3D D B C E F L D1 I Embal.
90014 00 001 Download 80 25 20 190,5 130 131 19 152.4 1
90014 00 002 Download 110 25 20 228,6 158 166 19 190.5 1
90014 00 003 Download 168 27 22 297,5 216 266 22 241.5 1

As dimensões de acoplamento da flange respeitam a norma ANSI 150-LB (flange fabricada em liga de alumínio)
