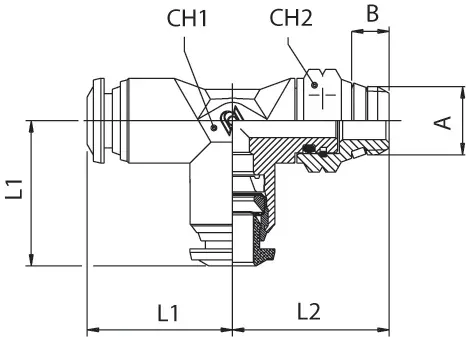

Code | USA Ref | 3D Drawings | Tube | A | B | L1 | L2 | CH1 | CH2 | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|
87222 00 001 | 87222-02-02 | Request access | 1/8 | 1/8 | 0.217 (5.5) | 0.669 (17) | 0.807 (20.5) | 0.354 (9) | 0.512 (13) | 10 | |
87222 00 002 | 87222-02-04 | Request access | 1/8 | 1/4 | 0.512 (13) | 0.669 (17) | 0.945 (24) | 0.354 (9) | 0.591 (15) | 10 | |
87222 00 003 | 87222-53-02 | Request access | 5/32 (4) | 1/8 | 0.217 (5.5) | 0.669 (17) | 0.787 (20) | 0.354 (9) | 0.512 (13) | 10 | |
87222 00 012 | 87222-53-04 | Request access | 5/32 (4) | 1/4 | 0.512 (13) | 0.669 (17) | 0.945 (24) | 0.354 (9) | 0.591 (15) | 10 | |
87222 00 004 | 87222-04-02 | Request access | 1/4 | 1/8 | 0.217 (5.5) | 0.827 (21) | 0.866 (22) | 0.433 (11) | 0.512 (13) | 10 | |
87222 00 005 | 87222-04-04 | Request access | 1/4 | 1/4 | 0.512 (13) | 0.827 (21) | 0.984 (25) | 0.433 (11) | 0.591 (15) | 10 | |
87222 00 014 | 87222-04-06 | Request access | 1/4 | 3/8 | 0.512 (13) | 0.827 (21) | 1.102 (28) | 0.433 (11) | 0.591 (15) | 10 | |
87222 00 013 | 87222-06-02 | Request access | 3/8 | 1/8 | 0.217 (5.5) | 1.043 (26.5) | 1.102 (28) | 0.433 (11) | 0.512 (13) | 10 | |
87222 00 006 | 87222-06-04 | Request access | 3/8 | 1/4 | 0.512 (13) | 1.043 (26.5) | 1.102 (28) | 0.630 (16) | 0.591 (15) | 10 | |
87222 00 007 | 87222-06-06 | Request access | 3/8 | 3/8 | 0.512 (13) | 1.043 (26.5) | 1.181 (30) | 0.630 (16) | 0.669 (17) | 10 | |
87222 00 008 | 87222-06-08 | Request access | 3/8 | 1/2 | 0.669 (17) | 1.043 (26.5) | 1.299 (33) | 0.630 (16) | 0.827 (21) | 10 | |
87222 00 009 | 87222-08-04 | Request access | 1/2 | 1/4 | 0.512 (13) | 1.201 (30.5) | 1.240 (31.5) | 0.748 (19) | 0.591 (15) | 10 | |
87222 00 010 | 87222-08-06 | Request access | 1/2 | 3/8 | 0.512 (13) | 1.201 (30.5) | 1.299 (33) | 0.748 (19) | 0.669 (17) | 10 | |
87222 00 011 | 87222-08-08 | Request access | 1/2 | 1/2 | 0.669 (17) | 1.201 (30.5) | 1.417 (36) | 0.748 (19) | 0.827 (21) | 10 |
