Filter
87211

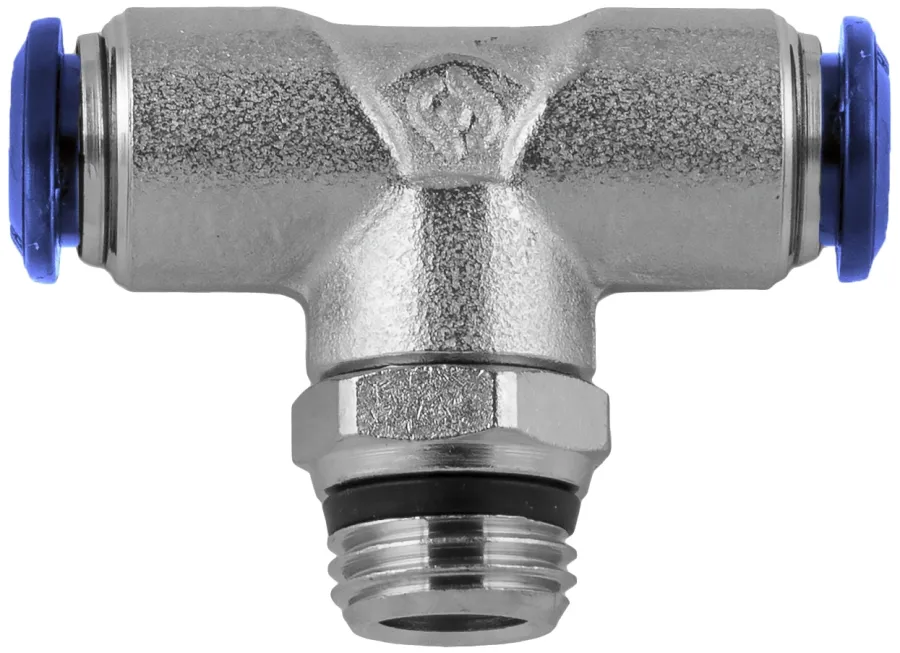

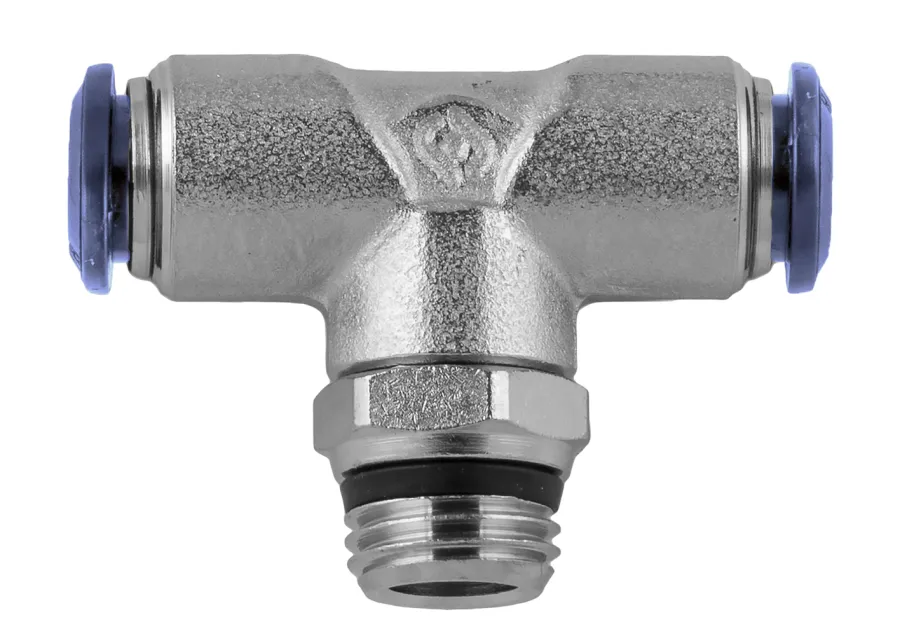

SWIVEL BRANCH TEE - SWIFTFIT
|
Code |
USA Ref |
3D Drawings |
Tube |
A |
B |
L1 |
L2 |
CH1 |
CH2 |
Bag |
|
87211 00 014
|
87211-04-06
|
-
Request access
|
1/4 |
3/8 |
.295 (7,5) |
1.574 (40) |
.925 (23,5) |
.433 (11) |
.669 (17) |
10 |
|
87211 00 013
|
87211-06-02
|
-
Request access
|
3/8 |
1/8 |
.216 (5,5) |
2.047 (52) |
1.023 (26) |
.551 (14) |
.551 (14) |
10 |
|
87211 00 012
|
87211-08-08
|
-
Request access
|
1/2 |
1/2 |
.354 (9) |
2.402 (61) |
1.244 (31,6) |
.630 (16) |
.827 (21) |
10 |
|
87211 00 011
|
87211-08-06
|
-
Request access
|
1/2 |
3/8 |
.295 (7,5) |
2.402 (61) |
1.145 (29,1) |
.630 (16) |
.669 (17) |
10 |
|
87211 00 010
|
87211-08-04
|
-
Request access
|
1/2 |
1/4 |
.275 (7) |
2.402 (61) |
1.224 (31,1) |
.630 (16) |
.630 (16) |
10 |
|
87211 00 009
|
87211-06-08
|
-
Request access
|
3/8 |
1/2 |
.354 (9) |
2.047 (52) |
1.141 (29) |
.551 (14) |
.827 (21) |
10 |
|
87211 00 008
|
87211-06-06
|
-
Request access
|
3/8 |
3/8 |
.295 (7,5) |
2.047 (52) |
1.102 (28) |
.551 (14) |
.669 (17) |
10 |
|
87211 00 007
|
87211-06-04
|
-
Request access
|
3/8 |
1/4 |
.275 (7) |
2.047 (52) |
1.122 (28,5) |
.551 (14) |
.630 (16) |
10 |
|
87211 00 006
|
87211-04-04
|
-
Request access
|
1/4 |
1/4 |
.275 (7) |
1.574 (40) |
.905 (23) |
.433 (11) |
.629 (16) |
10 |
|
87211 00 005
|
87211-04-02
|
-
Request access
|
1/4 |
1/8 |
.216 (5,5) |
1.574 (40) |
.846 (21,5) |
.433 (11) |
.511 (13) |
10 |
|
87211 00 004
|
87211-53-04
|
-
Request access
|
5/32 (4) |
1/4 |
.275 (7) |
1.300 (33) |
.846 (21,5) |
.354 (9) |
.591 (15) |
10 |
|
87211 00 003
|
87211-53-02
|
-
Request access
|
5/32 (4) |
1/8 |
.216 (5,5) |
1.300 (33) |
.787 (20) |
.354 (9) |
.511 (13) |
10 |
|
87211 00 002
|
87211-02-04
|
-
Request access
|
1/8 |
1/4 |
.275 (7) |
1.300 (33) |
.787 (20) |
.354 (9) |
.591 (15) |
10 |
|
87211 00 001
|
87211-02-02
|
-
Request access
|
1/8 |
1/8 |
.216 (5,5) |
1.300 (33) |
.807 (20,5) |
.354 (9) |
.511 (13) |
10 |
