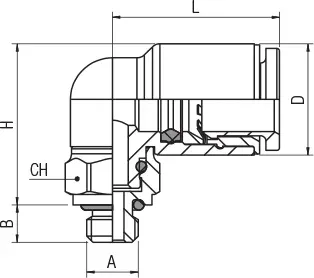

Code | USA Ref | 3D Drawings | Tube | A | B | H | L | D | CH | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|
56115 00 001 | 56115-2-M3 | Request access | 2 | M3 | 0.118 (3) | 0.512 (13) | 0.433 (11) | 0.256 (6.5) | 0.315 (8) | 10 | |
56115 00 002 | 56115-2-M5 | Request access | 2 | M5 | 0.157 (4) | 0.492 (12.5) | 0.433 (11) | 0.256 (6.5) | 0.315 (8) | 10 | |
56115 00 003 | 56115-3-M3 | Request access | 3 | M3 | 0.118 (3) | 0.512 (13) | 0.433 (11) | 0.256 (6.5) | 0.315 (8) | 10 | |
56115 00 004 | 56115-3-M5 | Request access | 3 | M5 | 0.157 (4) | 0.492 (12.5) | 0.433 (11) | 0.256 (6.5) | 0.315 (8) | 10 | |
56115 00 013 | 56115-4-M3 | Request access | 5/32 (4) | M3 | 0.118 (3) | 0.394 (10) | 0.551 (14) | 0.335 (8.5) | 0.315 (8) | 10 | |
56115 00 005 | 56115-4-M5 | Request access | 5/32 (4) | M5 | 0.142 (3.6) | 0.531 (13.5) | 0.551 (14) | 0.335 (8.5) | 0.315 (8) | 10 | |
56115 00 006 | 56115-4-1/8 | Request access | 5/32 (4) | 1/8 | 0.197 (5) | 0.512 (13) | 0.551 (14) | 0.335 (8.5) | 0.512 (13) | 10 | |
56115 00 007 | 56115-4-1/4 | Request access | 5/32 (4) | 1/4 | 0.280 (7.1) | 0.512 (13) | 0.551 (14) | 0.335 (8.5) | 0.630 (16) | 10 | |
56115 00 008 | 56115-6-M5 | Request access | 6 | M5 | 0.142 (3.6) | 0.610 (15.5) | 0.630 (16) | 0.413 (10.5) | 0.315 (8) | 10 | |
56115 00 011 | 56115-6-M7 | Request access | 6 | M7 | 0.197 (5) | 0.630 (16) | 0.630 (16) | 0.413 (10.5) | 0.354 (9) | 10 | |
56115 00 009 | 56115-6-1/8 | Request access | 6 | 1/8 | 0.197 (5) | 0.591 (15) | 0.630 (16) | 0.413 (10.5) | 0.512 (13) | 10 | |
56115 00 010 | 56115-6-1/4 | Request access | 6 | 1/4 | 0.280 (7.1) | 0.591 (15) | 0.630 (16) | 0.413 (10.5) | 0.630 (16) | 10 |
