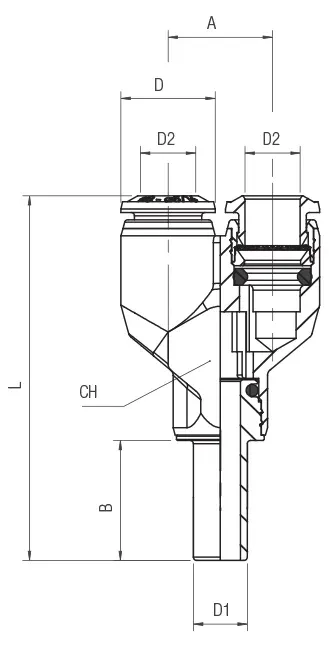

Code | USA Ref | 3D Drawings | D1 | D2 | A | L | CH | D | B | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|
55315 00 002 | 55315-4 | Request access | 5/32 (4) | 5/32 (4) | 0.433 (11) | 1.693 (43) | 0.394 (10) | 0.394 (10) | 0.591 (15) | 10 | |
55315 00 008 | 55315-6-4 | Request access | 6 | 5/32 (4) | 0.531 (13.5) | 1.949 (49.5) | 0.472 (12) | 0.492 (12.5) | 0.669 (17) | 10 | |
55315 00 004 | 55315-6 | Request access | 6 | 6 | 0.531 (13.5) | 1.969 (50) | 0.472 (12) | 0.492 (12.5) | 0.669 (17) | 10 | |
55315 00 009 | 55315-8-6 | Request access | 5/16 (8) | 6 | 0.610 (15.5) | 2.165 (55) | 0.551 (14) | 0.492 (12.5) | 0.709 (18) | 10 | |
55315 00 005 | 55315-8 | Request access | 5/16 (8) | 5/16 (8) | 0.610 (15.5) | 2.165 (55) | 0.551 (14) | 0.551 (14) | 0.709 (18) | 10 | |
55315 00 010 | 55315-10-8 | Request access | 10 | 5/16 (8) | 0.748 (19) | 2.559 (65) | 0.669 (17) | 0.669 (17) | 0.866 (22) | 10 | |
55315 00 006 | 55315-10 | Request access | 10 | 10 | 0.748 (19) | 2.579 (65.5) | 0.669 (17) | 0.669 (17) | 0.866 (22) | 10 | |
55315 00 007 | 55315-12 | Request access | 12 | 12 | 0.866 (22) | 3.071 (78) | 0.787 (20) | 0.787 (20) | 0.965 (24.5) | 10 |
