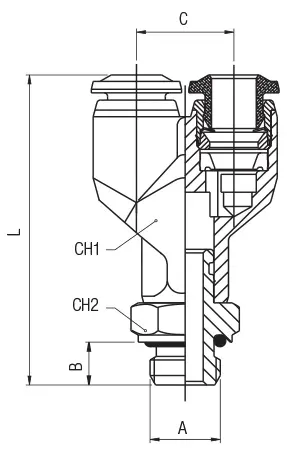

Code | USA Ref | 3D Drawings | Tube | A | B | C | L | CH1 | CH2 | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|
55325 00 002 | 55325-4-M5 | Request access | 5/32 (4) | M5 | .142 (3.6) | 0.433 (11) | 1.437 (36.5) | 0.394 (10) | 0.394 (10) | 10 | |
55325 00 003 | 55325-4-1/8 | Request access | 5/32 (4) | 1/8 | .213 (5.4) | 0.433 (11) | 1.516 (38.5) | 0.394 (10) | 0.512 (13) | 10 | |
55325 00 009 | 55325-4-1/4 | Request access | 5/32 (4) | 1/4 | .312 (8.1) | 0.433 (11) | 1.594 (40.5) | 0.394 (10) | 0.630 (16) | 10 | |
55325 00 004 | 55325-6-M5 | Request access | 6 | M5 | .142 (3.6) | 0.531 (13.5) | 1.634 (41.5) | 0.472 (12) | 0.394 (10) | 10 | |
55325 00 005 | 55325-6-1/8 | Request access | 6 | 1/8 | .213 (5.4) | 0.531 (13.5) | 1.713 (43.5) | 0.472 (12) | 0.512 (13) | 10 | |
55325 00 006 | 55325-6-1/4 | Request access | 6 | 1/4 | .280 (7.1) | 0.531 (13.5) | 1.831 (46.5) | 0.472 (12) | 0.630 (16) | 10 | |
55325 00 007 | 55325-8-1/8 | Request access | 5/16 (8) | 1/8 | .213 (5.4) | 0.610 (15.5) | 1.850 (47) | 0.551 (14) | 0.512 (13) | 10 | |
55325 00 008 | 55325-8-1/4 | Request access | 5/16 (8) | 1/4 | .280 (7.1) | 0.610 (15.5) | 1.969 (50) | 0.551 (14) | 0.630 (16) | 10 | |
55325 00 010 | 55325-8-3/8 | Request access | 5/16 (8) | 3/8 | .312 (8.1) | 0.610 (15.5) | 2.047 (52) | 0.551 (14) | 0.787 (20) | 10 | |
55325 00 011 | 55325-10-1/4 | Request access | 10 | 1/4 | .279 (7.1) | 0.748 (19) | 2.343 (59.5) | 0.669 (17) | 0.630 (16) | 10 | |
55325 00 012 | 55325-10-3/8 | Request access | 10 | 3/8 | .312 (8.1) | 0.748 (19) | 2.343 (59.5) | 0.669 (17) | 0.787 (20) | 10 | |
55325 00 013 | 55325-10-1/2 | Request access | 10 | 1/2 | .378 (9.6) | 0.748 (19) | 2.441 (62) | 0.669 (17) | 0.945 (24) | 10 | |
55325 00 014 | 55325-12-3/8 | Request access | 12 | 3/8 | .312 (8.1) | 0.866 (22) | 2.697 (68.5) | 0.787 (20) | 0.787 (20) | 10 | |
55325 00 015 | 55325-12-1/2 | Request access | 12 | 1/2 | .378 (9.6) | 0.866 (22) | 2.795 (71) | 0.787 (20) | 0.945 (24) | 10 |
