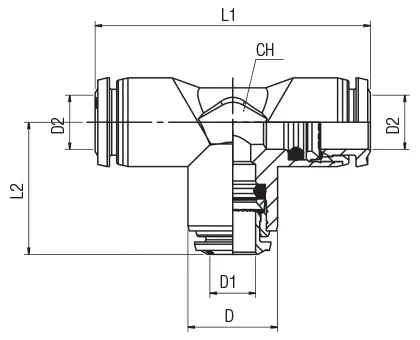

Code | USA Ref | 3D Drawings | Tube | L1 | L2 | CH | D | D1 | D2 | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|
55230 00 002 | 55230-4 | Request access | 5/32 (4) | 1.299 (33) | 0.650 (16.5) | 0.354 (9) | 0.394 (10) | 0.157 (4) | 0.157 (4) | 10 | |
55230 00 019 | 55230-4-6 | Request access | 5/32 (4) | 1.575 (40) | 0.807 (20.5) | 0.433 (11) | 0.492 (12.5) | 0.236 (6) | 0.157 (4) | 10 | |
55230 00 003 | 55230-5 | Request access | 5 | 1.575 (40) | 0.787 (20) | 0.433 (11) | 0.472 (12) | 0.197 (5) | 0.197 (5) | 10 | |
55230 00 004 | 55230-6 | Request access | 6 | 1.614 (41) | 0.807 (20.5) | 0.433 (11) | 0.472 (12) | 0.236 (6) | 0.236 (6) | 10 | |
55230 00 009 | 55230-6-4 | Request access | 6 | 1.732 (44) | 0.787 (20) | 0.433 (11) | 0.492 (12.5) | 0.157 (4) | 0.236 (6) | 10 | |
55230 00 018 | 55230-6-8 | Request access | 6 | 1.772 (45) | 0.886 (22.5) | 0.512 (13) | 0.551 (14) | 0.315 (8) | 0.236 (6) | 10 | |
55230 00 005 | 55230-8 | Request access | 5/16 (8) | 1.732 (44) | 0.866 (22) | 0.512 (13) | 0.551 (14) | 0.315 (8) | 0.315 (8) | 10 | |
55230 00 021 | 55230-8-4 | Request access | 5/16 (8) | 1.772 (45) | 0.866 (22) | 0.512 (13) | 0.551 (14) | 0.157 (4) | 0.315 (8) | 10 | |
55230 00 010 | 55230-8-6 | Request access | 5/16 (8) | 1.772 (45) | 0.886 (22.5) | 0.512 (13) | 0.551 (14) | 0.236 (6) | 0.315 (8) | 10 | |
55230 00 015 | 55230-8-10 | Request access | 5/16 (8) | 2.047 (52) | 1.043 (26.5) | 0.630 (16) | 0.669 (17) | 0.394 (10) | 0.315 (8) | 10 | |
55230 00 006 | 55230-10 | Request access | 10 | 2.087 (53) | 1.043 (26.5) | 0.630 (16) | 0.669 (17) | 0.394 (10) | 0.394 (10) | 10 | |
55230 00 011 | 55230-10-8 | Request access | 10 | 2.087 (53) | 1.024 (26) | 0.630 (16) | 0.669 (17) | 0.315 (8) | 0.394 (10) | 10 | |
55230 00 017 | 55230-10-12 | Request access | 10 | 2.421 (61.5) | 1.181 (30) | 0.748 (19) | 0.787 (20) | 0.472 (12) | 0.394 (10) | 10 | |
55230 00 007 | 55230-12 | Request access | 12 | 2.421 (61.5) | 1.181 (30) | 0.748 (19) | 0.787 (20) | 0.472 (12) | 0.472 (12) | 10 | |
55230 00 012 | 55230-12-10 | Request access | 12 | 2.421 (61.5) | 1.181 (30) | 0.748 (19) | 0.787 (20) | 0.394 (10) | 0.472 (12) | 10 | |
55230 00 008 | 55230-14 | Request access | 14 | 2.402 (61) | 1.201 (30.5) | 0.787 (20) | 0.827 (21) | 0.551 (14) | 0.551 (14) | 10 | |
55230 00 016 | 55230-14-8 | Request access | 14 | 2.402 (61) | 1.201 (30.5) | 0.787 (20) | 0.827 (21) | 0.315 (8) | 0.551 (14) | 10 | |
55230 00 013 | 55230-14-10 | Request access | 14 | 2.402 (61) | 1.201 (30.5) | 0.787 (20) | 0.827 (21) | 0.394 (10) | 0.551 (14) | 10 | |
55230 00 014 | 55230-14-12 | Request access | 14 | 2.402 (61) | 1.201 (30.5) | 0.787 (20) | 0.827 (21) | 0.472 (12) | 0.551 (14) | 10 | |
55230 00 020 | 55230-16 | Request access | 16 | 2.583 (65.6) | 1.291 (32.8) | 0.787 (20) | 0.945 (24) | 0.630 (16) | 0.630 (16) | 10 |
