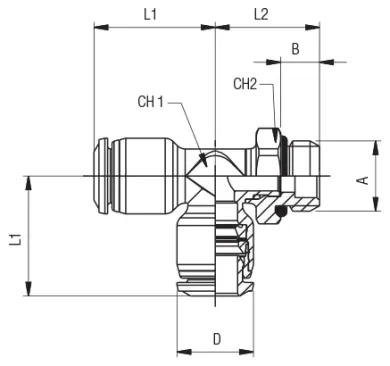

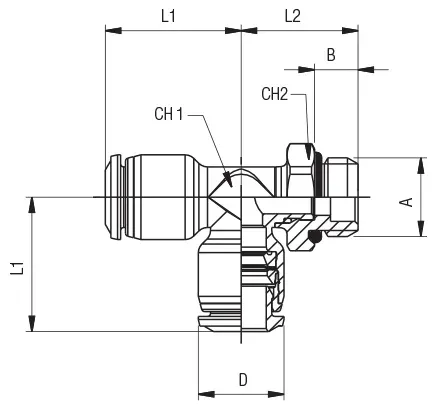

Code | USA Ref | 3D Drawings | Tube | A | B | L1 | L2 | CH1 | CH2 | D | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
55226 00 002 | 55225-4-M5 | Request access | 5/32 (4) | M5 | 0.142 (3.6) | 0.650 (16.5) | 0.610 (15.5) | 0.276 (7) | 0.354 (9) | 0.394 (10) | 10 | |
55226 00 004 | 55225-4-1/8 | Request access | 5/32 (4) | 1/8 | 0.213 (5.4) | 0.650 (16.5) | 0.654 (16.6) | 0.276 (7) | 0.512 (13) | 0.394 (10) | 10 | |
55226 00 005 | 55225-4-1/4 | Request access | 5/32 (4) | 1/4 | 0.280 (7.1) | 0.650 (16.5) | 0.720 (18.3) | 0.276 (7) | 0.630 (16) | 0.394 (10) | 10 | |
55226 00 007 | 55225-5-M5 | Request access | 5 | M5 | 0.142 (3.6) | 0.787 (20) | 0.579 (14.7) | 0.354 (9) | 0.354 (9) | 0.472 (12) | 10 | |
55226 00 009 | 55225-5-1/8 | Request access | 5 | 1/8 | 0.213 (5.4) | 0.787 (20) | 0.622 (15.8) | 0.354 (9) | 0.512 (13) | 0.472 (12) | 10 | |
55226 00 011 | 55225-6-M5 | Request access | 6 | M5 | 0.142 (3.6) | 0.807 (20.5) | 0.579 (14.7) | 0.354 (9) | 0.354 (9) | 0.492 (12.5) | 10 | |
55226 00 013 | 55225-6-1/8 | Request access | 6 | 1/8 | 0.213 (5.4) | 0.807 (20.5) | 0.622 (15.8) | 0.354 (9) | 0.512 (13) | 0.492 (12.5) | 10 | |
55226 00 014 | 55225-6-1/4 | Request access | 6 | 1/4 | 0.280 (7.1) | 0.807 (20.5) | 0.689 (17.5) | 0.354 (9) | 0.630 (16) | 0.492 (12.5) | 10 | |
55226 00 017 | 55225-8-1/8 | Request access | 5/16 (8) | 1/8 | 0.213 (5.4) | 0.866 (22) | 0.780 (19.8) | 0.394 (10) | 0.512 (13) | 0.551 (14) | 10 | |
55226 00 018 | 55225-8-1/4 | Request access | 5/16 (8) | 1/4 | 0.280 (7.1) | 0.866 (22) | 0.752 (19.1) | 0.394 (10) | 0.630 (16) | 0.551 (14) | 10 | |
55226 00 019 | 55225-8-3/8 | Request access | 5/16 (8) | 3/8 | 0.319 (8.1) | 0.866 (22) | 0.807 (20.5) | 0.394 (10) | 0.787 (20) | 0.551 (14) | 10 | |
55226 00 021 | 55225-10-1/4 | Request access | 10 | 1/4 | 0.280 (7.1) | 1.043 (26.5) | 0.898 (22.8) | 0.512 (13) | 0.630 (16) | 0.669 (17) | 10 | |
55226 00 022 | 55225-10-3/8 | Request access | 10 | 3/8 | 0.319 (8.1) | 1.043 (26.5) | 0.878 (22.3) | 0.512 (13) | 0.787 (20) | 0.669 (17) | 10 | |
55226 00 023 | 55225-10-1/2 | Request access | 10 | 1/2 | 0.378 (9.6) | 1.043 (26.5) | 0.937 (23.8) | 0.512 (13) | 0.984 (25) | 0.669 (17) | 10 | |
55226 00 024 | 55225-12-1/4 | Request access | 12 | 1/4 | 0.280 (7.1) | 1.220 (31) | 0.949 (24.1) | 0.630 (16) | 0.630 (16) | 0.787 (20) | 10 | |
55226 00 025 | 55225-12-3/8 | Request access | 12 | 3/8 | 0.319 (8.1) | 1.220 (31) | 0.929 (23.6) | 0.630 (16) | 0.787 (20) | 0.787 (20) | 10 | |
55226 00 026 | 55225-12-1/2 | Request access | 12 | 1/2 | 0.378 (9.6) | 1.220 (31) | 0.988 (25.1) | 0.630 (16) | 0.984 (25) | 0.787 (20) | 10 | |
55226 00 027 | 55225-14-3/8 | Request access | 14 | 3/8 | 0.319 (8.1) | 1.201 (30.5) | 1.106 (28.1) | 0.709 (18) | 0.787 (20) | 0.827 (21) | 10 | |
55226 00 028 | 55225-14-1/2 | Request access | 14 | 1/2 | 0.378 (9.6) | 1.201 (30.5) | 1.028 (26.1) | 0.709 (18) | 0.984 (25) | 0.827 (21) | 10 |
