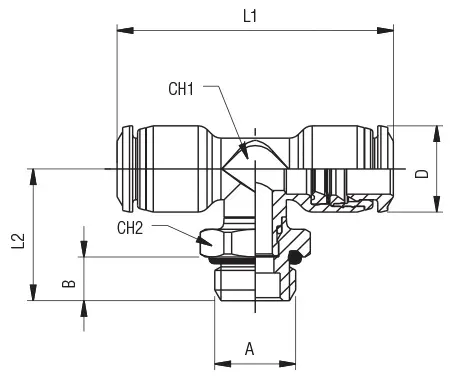

Code | USA Ref | 3D Drawings | Tube | A | B | L1 | L2 | CH1 | CH2 | D | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
55216 00 002 | 55215-4-M5 | Request access | 5/32 (4) | M5 | 0.142 (3.6) | 1.299 (33) | 0.610 (15.5) | 0.276 (7) | 0.354 (9) | 0.394 (10) | 10 | |
55216 00 004 | 55215-4-1/8 | Request access | 5/32 (4) | 1/8 | 0.213 (5.4) | 1.299 (33) | 0.673 (17.1) | 0.276 (7) | 0.512 (13) | 0.394 (10) | 10 | |
55216 00 005 | 55215-4-1/4 | Request access | 5/32 (4) | 1/4 | 0.280 (7.1) | 1.299 (33) | 0.740 (18.8) | 0.276 (7) | 0.630 (16) | 0.394 (10) | 10 | |
55216 00 007 | 55215-5-M5 | Request access | 5 | M5 | 0.142 (3.6) | 1.575 (40) | 0.579 (14.7) | 0.354 (9) | 0.354 (9) | 0.472 (12) | 10 | |
55216 00 009 | 55215-5-1/8 | Request access | 5 | 1/8 | 0.213 (5.4) | 1.575 (40) | 0.724 (18.4) | 0.354 (9) | 0.512 (13) | 0.472 (12) | 10 | |
55216 00 011 | 55215-6-M5 | Request access | 6 | M5 | 0.142 (3.6) | 1.614 (41) | 0.579 (14.7) | 0.354 (9) | 0.354 (9) | 0.492 (12.5) | 10 | |
55216 00 013 | 55215-6-1/8 | Request access | 6 | 1/8 | 0.213 (5.4) | 1.614 (41) | 0.724 (18.4) | 0.354 (9) | 0.512 (13) | 0.492 (12.5) | 10 | |
55216 00 014 | 55215-6-1/4 | Request access | 6 | 1/4 | 0.280 (7.1) | 1.614 (41) | 0.787 (20) | 0.354 (9) | 0.630 (16) | 0.492 (12.5) | 10 | |
55216 00 017 | 55215-8-1/8 | Request access | 5/16 (8) | 1/8 | 0.213 (5.4) | 1.732 (44) | 0.870 (22.1) | 0.394 (10) | 0.512 (13) | 0.551 (14) | 10 | |
55216 00 018 | 55215-8-1/4 | Request access | 5/16 (8) | 1/4 | 0.280 (7.1) | 1.732 (44) | 0.843 (21.4) | 0.394 (10) | 0.630 (16) | 0.551 (14) | 10 | |
55216 00 019 | 55215-8-3/8 | Request access | 5/16 (8) | 3/8 | 0.319 (8.1) | 1.732 (44) | 0.898 (22.8) | 0.394 (10) | 0.787 (20) | 0.551 (14) | 10 | |
55216 00 021 | 55215-10-1/4 | Request access | 10 | 1/4 | 0.280 (7.1) | 2.087 (53) | 1.051 (26.7) | 0.512 (13) | 0.630 (16) | 0.669 (17) | 10 | |
55216 00 022 | 55215-10-3/8 | Request access | 10 | 3/8 | 0.319 (8.1) | 2.087 (53) | 1.031 (26.2) | 0.512 (13) | 0.787 (20) | 0.669 (17) | 10 | |
55216 00 023 | 55215-10-1/2 | Request access | 10 | 1/2 | 0.378 (9.6) | 2.087 (53) | 1.091 (27.7) | 0.512 (13) | 0.984 (25) | 0.669 (17) | 10 | |
55216 00 024 | 55215-12-1/4 | Request access | 12 | 1/4 | 0.280 (7.1) | 2.421 (61.5) | 1.106 (28.1) | 0.630 (16) | 0.630 (16) | 0.787 (20) | 10 | |
55216 00 025 | 55215-12-3/8 | Request access | 12 | 3/8 | 0.319 (8.1) | 2.421 (61.5) | 1.087 (27.6) | 0.630 (16) | 0.787 (20) | 0.787 (20) | 10 | |
55216 00 026 | 55215-12-1/2 | Request access | 12 | 1/2 | 0.378 (9.6) | 2.421 (61.5) | 1.146 (29.1) | 0.630 (16) | 0.984 (25) | 0.787 (20) | 10 | |
55216 00 027 | 55215-14-3/8 | Request access | 14 | 3/8 | 0.319 (8.1) | 2.402 (61) | 1.252 (31.8) | 0.709 (18) | 0.787 (20) | 0.827 (21) | 10 | |
55216 00 028 | 55215-14-1/2 | Request access | 14 | 1/2 | 0.378 (9.6) | 2.402 (61) | 1.173 (29.8) | 0.709 (18) | 0.984 (25) | 0.827 (21) | 10 | |
55216 00 029 | 55215-16-3/8 | Request access | 16 | 3/8 | 0.319 (8.1) | 2.583 (65.6) | 1.331 (33.8) | 0.787 (20) | 0.866 (22) | 0.945 (24) | 10 | |
55216 00 030 | 55215-16-1/2 | Request access | 16 | 1/2 | 0.378 (9.6) | 2.583 (65.6) | 1.409 (35.8) | 0.787 (20) | 0.984 (25) | 0.945 (24) | 10 |
