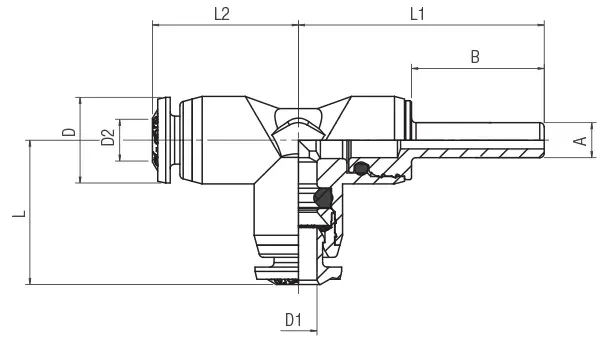

Code | USA Ref | 3D Drawings | D1 | D2 | A | D | B | L | L1 | L2 | CH | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
55235 00 002 | 55235-4-4-4 | Request access | 5/32(4) | 5/32(4) | 5/32(4) | 0.394 (10) | 0.591 (15) | 1.102 (28) | 0.650 (16.5) | 0.650 (16.5) | 0.354 (9) | 10 | |
55235 00 004 | 55235-6-6-6 | Request access | 6 | 6 | 6 | 0.492 (12.5) | 0.669 (17) | 1.319 (33.5) | 0.807 (20.5) | 0.807 (20.5) | 0.433 (11) | 10 | |
55235 00 005 | 55235-8-8-8 | Request access | 5/16(8) | 5/16(8) | 5/16(8) | 0.551 (14) | 0.709 (18) | 1.437 (36.5) | 0.886 (22.5) | 0.886 (22.5) | 0.512 (13) | 10 | |
55235 00 006 | 55235-10-10-10 | Request access | 10 | 10 | 10 | 0.669 (17) | 0.866 (22) | 1.732 (44) | 1.043 (26.5) | 1.043 (26.5) | 0.630 (16) | 10 | |
55235 00 007 | 55235-12-12-12 | Request access | 12 | 12 | 12 | 0.787 (20) | 0.965 (24.5) | 1.220 (31) | 1.969 (50) | 1.220 (31) | 0.748 (19) | 10 | |
55235 00 009 | 55235-4-6-6 | Request access | 5/32(4) | 6 | 6 | 0.492 (12.5) | 0.669 (17) | 0.787 (20) | 1.319 (33.5) | 0.807 (20.5) | 0.433 (11) | 10 | |
55235 00 010 | 55235-6-8-8 | Request access | 6 | 5/16(8) | 5/16(8) | 0.551 (14) | 0.886 (22.5) | 0.886 (22.5) | 1.437 (36.5) | 0.886 (22.5) | 0.512 (13) | 10 | |
55235 00 011 | 55235-8-10-10 | Request access | 5/16(8) | 10 | 10 | 0.669 (17) | 0.866 (22) | 1.024 (26) | 1.732 (44) | 1.043 (26.5) | 0.630 (16) | 10 | |
55235 00 012 | 55235-10-12-12 | Request access | 10 | 12 | 12 | 0.787 (20) | 0.965 (24.5) | 1.181 (30) | 1.969 (50) | 1.220 (31) | 0.748 (19) | 10 |
