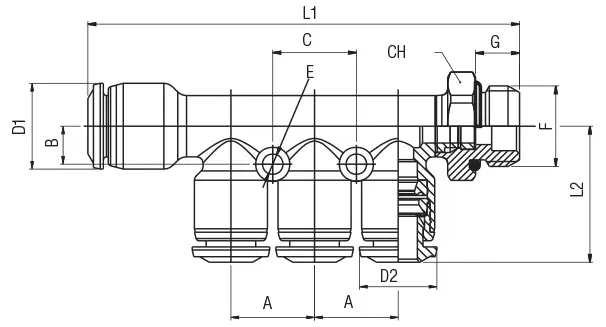

Code | USA Ref | 3D Drawings | Tube | F | A | B | L1 | L2 | C | D1 | D2 | E | G | CH | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
55365 00 001 | 55365-6-4-1/8 | Request access | 5/32(4) | 1/8 | 0.531 (13.5) | 0.236 (6) | 2.783 (70.7) | 0.858 (21.8) | 0.531 (13.5) | 0.551 (14) | 0.472 (12) | 0.130 (3.3) | 0.213 (5.4) | 0.512 (13) | 10 | |
55365 00 002 | 55365-6-4-1/4 | Request access | 5/32(4) | 1/4 | 0.531 (13.5) | 0.236 (6) | 2.756 (70) | 0.858 (21.8) | 0.531 (13.5) | 0.551 (14) | 0.472 (12) | 0.130 (3.3) | 0.280 (7.1) | 0.630 (16) | 10 | |
55365 00 003 | 55365-8-4-1/8 | Request access | 5/32(4) | 1/8 | 0.531 (13.5) | 0.236 (6) | 2.783 (70.7) | 0.858 (21.8) | 0.531 (13.5) | 0.551 (14) | 0.472 (12) | 0.130 (3.3) | 0.213 (5.4) | 0.512 (13) | 10 | |
55365 00 004 | 55365-8-4-1/4 | Request access | 5/32(4) | 1/4 | 0.531 (13.5) | 0.236 (6) | 2.756 (70) | 0.858 (21.8) | 0.531 (13.5) | 0.551 (14) | 0.472 (12) | 0.130 (3.3) | 0.280 (7.1) | 0.630 (16) | 10 | |
55365 00 005 | 55365-8-6-1/8 | Request access | 6 | 1/8 | 0.531 (13.5) | 0.236 (6) | 2.783 (70.7) | 0.878 (22.3) | 0.531 (13.5) | 0.551 (14) | 0.492 (12.5) | 0.130 (3.3) | 0.213 (5.4) | 0.512 (13) | 10 | |
55365 00 006 | 55365-8-6-1/4 | Request access | 6 | 1/4 | 0.531 (13.5) | 0.236 (6) | 2.756 (70) | 0.878 (22.3) | 0.531 (13.5) | 0.551 (14) | 0.492 (12.5) | 0.130 (3.3) | 0.280 (7.1) | 0.630 (16) | 10 | |
55365 00 007 | 55365-10-6-1/4 | Request access | 6 | 1/4 | 0.591 (15) | 0.276 (7) | 3.244 (82.4) | 0.933 (23.7) | 0.591 (15) | 0.669 (17) | 0.551 (14) | 0.130 (3.3) | 0.280 (7.1) | 0.630 (16) | 10 | |
55365 00 008 | 55365-10-6-3/8 | Request access | 6 | 3/8 | 0.591 (15) | 0.276 (7) | 3.228 (82) | 0.933 (23.7) | 0.591 (15) | 0.669 (17) | 0.551 (14) | 0.130 (3.3) | 0.319 (8.1) | 0.787 (20) | 10 | |
55365 00 009 | 55365-10-8-1/4 | Request access | 5/16(8) | 1/4 | 0.591 (15) | 0.276 (7) | 3.244 (82.4) | 0.913 (23.2) | 0.591 (15) | 0.669 (17) | 0.551 (14) | 0.130 (3.3) | 0.280 (7.1) | 0.630 (16) | 10 | |
55365 00 010 | 55365-10-8-3/8 | Request access | 5/16(8) | 3/8 | 0.591 (15) | 0.276 (7) | 3.228 (82) | 0.913 (23.2) | 0.591 (15) | 0.669 (17) | 0.551 (14) | 0.130 (3.3) | 0.319 (8.1) | 0.787 (20) | 10 |
