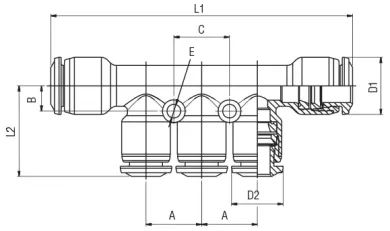

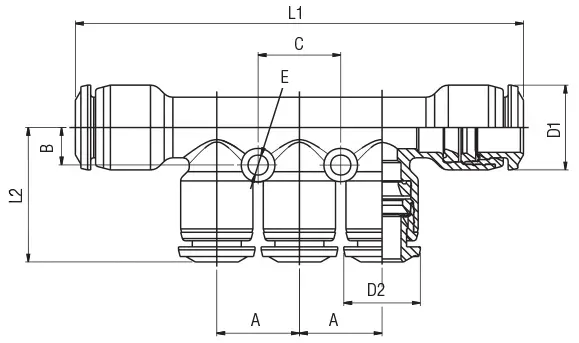

Code | USA Ref | 3D Drawings | Tube | A | B | L1 | L2 | C | D1 | D2 | E | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
55350 00 001 | 55350-6-4 | Request access | 5/32(4) | 0.531 (13.5) | 0.236 (6) | 2.913 (74) | 0.866 (22) | 0.531 (13.5) | 0.551 (14) | 0.472 (12) | 0.130 (3.3) | 10 | |
55350 00 002 | 55350-8-4 | Request access | 5/32(4) | 0.531 (13.5) | 0.236 (6) | 2.874 (73) | 0.866 (22) | 0.531 (13.5) | 0.551 (14) | 0.472 (12) | 0.130 (3.3) | 10 | |
55350 00 003 | 55350-8-6 | Request access | 6 | 0.531 (13.5) | 0.236 (6) | 2.874 (73) | 0.886 (22.5) | 0.531 (13.5) | 0.551 (14) | 0.492 (12.5) | 0.130 (3.3) | 10 | |
55350 00 004 | 55350-10-6 | Request access | 6 | 0.591 (15) | 0.276 (7) | 3.268 (83) | 0.945 (24) | 0.591 (15) | 0.669 (17) | 0.551 (14) | 0.130 (3.3) | 10 | |
55350 00 005 | 55350-10-8 | Request access | 5/16(8) | 0.591 (15) | 0.276 (7) | 3.268 (83) | 0.906 (23) | 0.591 (15) | 0.669 (17) | 0.551 (14) | 0.130 (3.3) | 10 |
