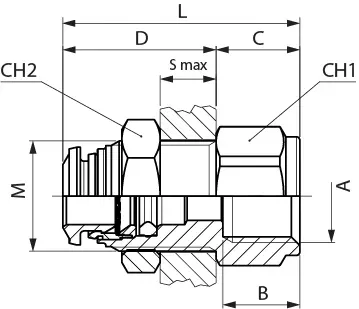

Code | USA Ref | 3D Drawings | Tube | A | B | M | S Max | CH1 | CH2 | C | D | L | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
50055 00 N01 | 50055N-4-1/8 | Request access | 5/32 (4) | 1/8 | 0.335 (8.5) | M12X1 | 0.276 (7) | 0.591 (15) | 0.669 (17) | 0.394 (10) | 0.748 (19) | 1.142 (29) | 10 | |
50055 00 N02 | 50055N-6-1/8 | Request access | 6 | 1/8 | 0.335 (8.5) | M14X1 | 0.315 (8) | 0.630 (16) | 0.669 (17) | 0.394 (10) | 0.827 (21) | 1.220 (31) | 10 | |
50055 00 N03 | 50055N-6-1/4 | Request access | 6 | 1/4 | 0.433 (11) | M14X1 | 0.315 (8) | 0.630 (16) | 0.669 (17) | 0.472 (12) | 0.827 (21) | 1.299 (33) | 10 | |
50055 00 N04 | 50055N-8-1/8 | Request access | 5/16 (8) | 1/8 | 0.335 (8.5) | M16X1 | 0.315 (8) | 0.709 (18) | 0.748 (19) | 0.394 (10) | 0.866 (22) | 1.260 (32) | 10 | |
50055 00 N05 | 50055N-8-1/4 | Request access | 5/16 (8) | 1/4 | 0.433 (11) | M16X1 | 0.315 (8) | 0.709 (18) | 0.748 (19) | 0.472 (12) | 0.866 (22) | 1.339 (34) | 10 | |
50055 00 N06 | 50055N-10-3/8 | Request access | 10 | 3/8 | 0.472 (12) | M20X1 | 0.374 (9.5) | 0.945 (24) | 0.945 (24) | 0.551 (14) | 1.004 (25.5) | 1.555 (39.5) | 10 | |
50055 00 N07 | 50055N-12-3/8 | Request access | 12 | 3/8 | 0.472 (12) | M22X1 | 0.413 (10.5) | 0.945 (24) | 1.024 (26) | 0.591 (15) | 1.083 (27.5) | 1.673 (42.5) | 10 | |
50055 00 N08 | 50055N-12-1/2 | Request access | 12 | 1/2 | 0.591 (15) | M22X1 | 0.413 (10.5) | 0.945 (24) | 1.024 (26) | 0.669 (17) | 1.083 (27.5) | 1.752 (44.5) | 10 |
