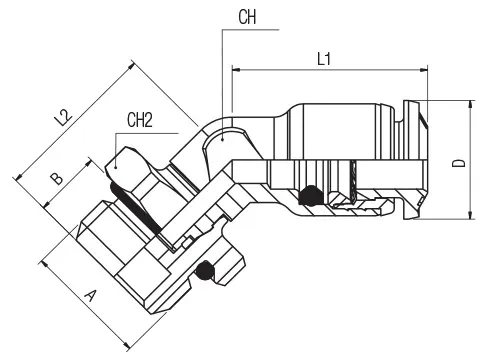

Code | USA Ref | 3D Drawings | Tube | A | B | L1 | L2 | CH | CH2 | D | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
55175 00 002 | 55175-4-M5 | Request access | 5/32 (4) | M5 | 0.142 (3.6) | 0.492 (12.5) | 0.543 (13.8) | 0.276 (7) | 0.354 (9) | 0.394 (10) | 10 | |
55175 00 004 | 55175-4-1/8 | Request access | 5/32 (4) | 1/8 | 0.213 (5.4) | 0.492 (12.5) | 0.591 (15) | 0.276 (7) | 0.512 (13) | 0.394 (10) | 10 | |
55175 00 011 | 55175-6-M5 | Request access | 6 | M5 | 0.142 (3.6) | 0.807 (20.5) | 0.579 (14.7) | 0.354 (9) | 0.354 (9) | 0.472 (12) | 10 | |
55175 00 013 | 55175-6-1/8 | Request access | 6 | 1/8 | 0.213 (5.4) | 0.807 (20.5) | 0.622 (15.8) | 0.354 (9) | 0.512 (13) | 0.472 (12) | 10 | |
55175 00 014 | 55175-6-1/4 | Request access | 6 | 1/4 | 0.280 (7.1) | 0.807 (20.5) | 0.689 (17.5) | 0.354 (9) | 0.630 (16) | 0.472 (12) | 10 | |
55175 00 017 | 55175-8-1/8 | Request access | 5/16 (8) | 1/8 | 0.213 (5.4) | 0.866 (22) | 0.764 (19.4) | 0.394 (10) | 0.512 (13) | 0.551 (14) | 10 | |
55175 00 018 | 55175-8-1/4 | Request access | 5/16 (8) | 1/4 | 0.280 (7.1) | 0.866 (22) | 0.736 (18.7) | 0.394 (10) | 0.630 (16) | 0.551 (14) | 10 | |
55175 00 019 | 55175-8-3/8 | Request access | 5/16 (8) | 3/8 | 0.319 (8.1) | 0.866 (22) | 0.791 (20.1) | 0.394 (10) | 0.787 (20) | 0.551 (14) | 10 | |
55175 00 021 | 55175-10-1/4 | Request access | 10 | 1/4 | 0.280 (7.1) | 1.043 (26.5) | 0.898 (22.8) | 0.512 (13) | 0.630 (16) | 0.669 (17) | 10 | |
55175 00 022 | 55175-10-3/8 | Request access | 10 | 3/8 | 0.319 (8.1) | 1.043 (26.5) | 0.878 (22.3) | 0.512 (13) | 0.787 (20) | 0.669 (17) | 10 | |
55175 00 023 | 55175-10-1/2 | Request access | 10 | 1/2 | 0.378 (9.6) | 1.043 (26.5) | 0.937 (23.8) | 0.512 (13) | 0.984 (25) | 0.669 (17) | 10 | |
55175 00 024 | 55175-12-1/4 | Request access | 12 | 1/4 | 0.280 (7.1) | 1.181 (30) | 0.949 (24.1) | 0.630 (16) | 0.630 (16) | 0.787 (20) | 10 | |
55175 00 025 | 55175-12-3/8 | Request access | 12 | 3/8 | 0.319 (8.1) | 1.181 (30) | 0.929 (23.6) | 0.630 (16) | 0.787 (20) | 0.787 (20) | 10 | |
55175 00 026 | 55175-12-1/2 | Request access | 12 | 1/2 | 0.378 (9.6) | 1.181 (30) | 0.988 (25.1) | 0.630 (16) | 0.984 (25) | 0.787 (20) | 10 |
