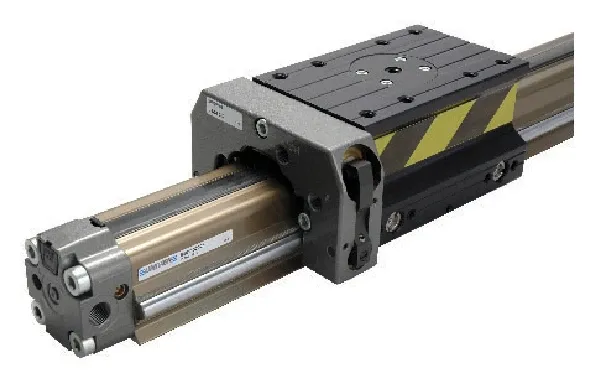

LOCKING UNIT FOR S5 - Diam. From 25 to 50

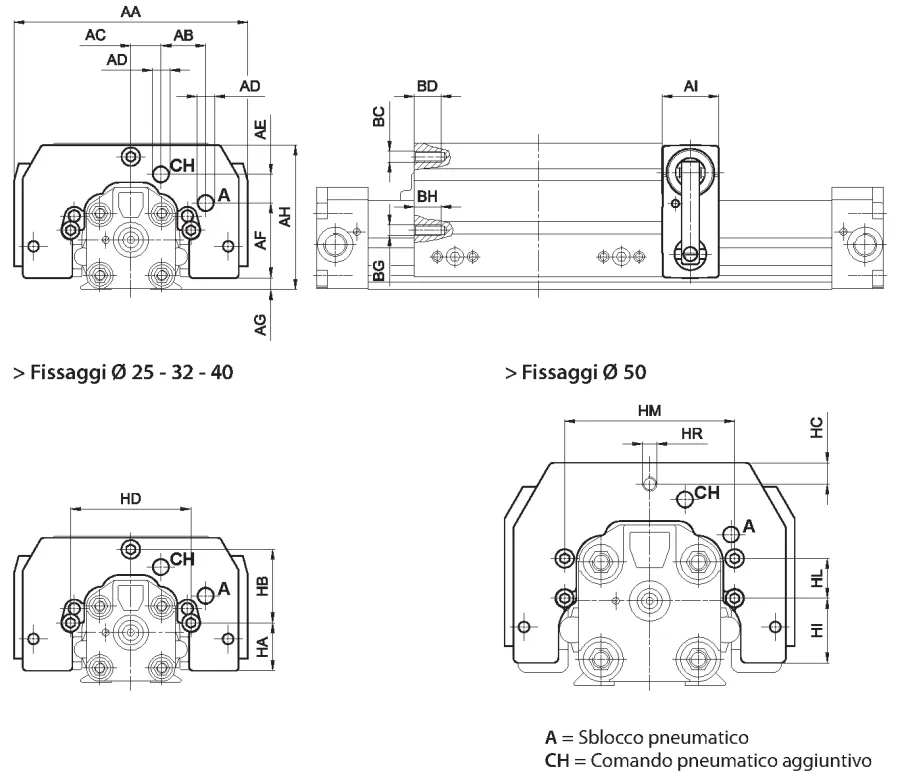

Code	USA Ref	3D Drawings	Ø mm	AA mm	AB mm	AC mm	AD	AE mm	AF mm	AG mm	AH mm	AI mm	BC	BD mm	BG	BH mm	HA mm	HB mm	HC mm	HD mm	HI mm	HL mm	HM mm	HR	Weight g
UL6 S5 025	UL6S5025	Request access	25	120	24,5	12,5	M5	16,5	34,5	5	71,5	32	M6	15	M6	15	24,7	34,8	-	59,5	-	-	-	-	350
UL6 S5 032	UL6S5032	Request access	32	132	25,3	17	G1/8	16,2	42,3	6,5	81,5	32	M6	15	M6	15	27	41,5	-	68	-	-	-	-	460
UL6 S5 040	UL6S5040	Request access	40	150	26	17	G1/8	18,2	58,3	10	106	40	M6	15	M6	15	45,3	43,8	-	81,5	-	-	-	-	820
UL6 S5 050	UL6S5050	Request access	50	164	26	20	G1/8	19,8	72,5	12,7	125,7	51	M8	16	M6	15	-	-	12	-	36,5	22,5	96	M8x14	1450
