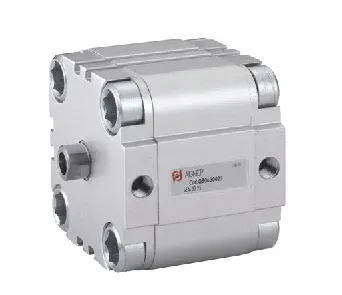

QF - DOUBLE ACTING MAGNETIC - Bore from 32 to 100

Filter

QF32100

QF - DOUBLE ACTING MAGNETIC - Bore from 32 to 100

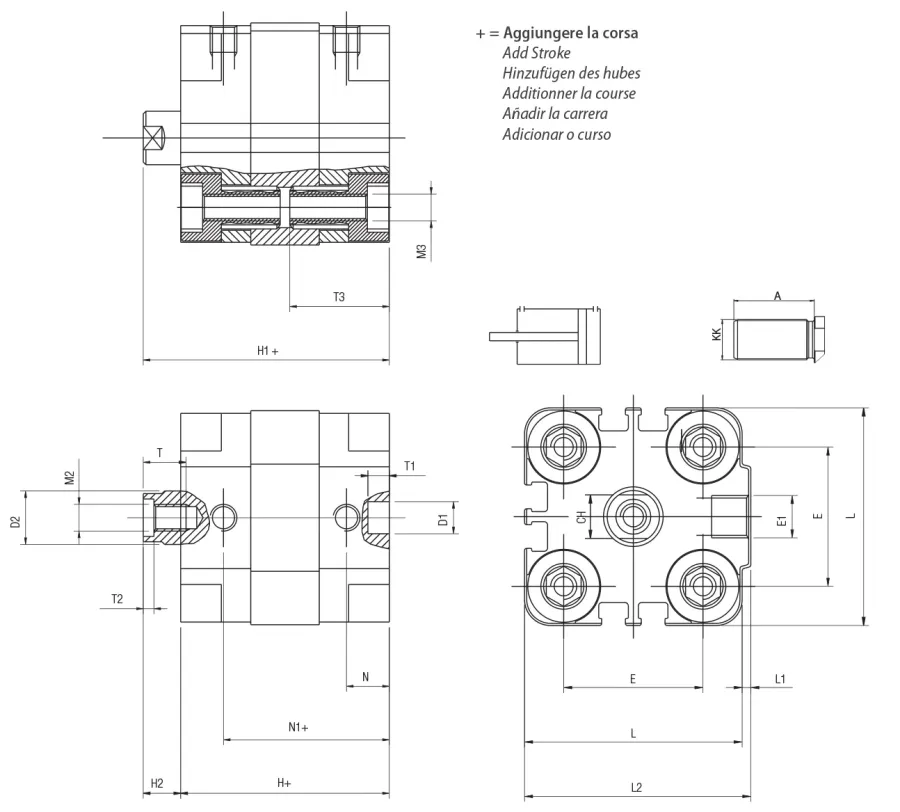

Code	USA Ref	3D Drawings	Ø mm	Stroke mm	KK	A mm	T mm	T1 mm	T2 mm	D1 mm	L mm	E1	M3	T3 mm	M2	H mm	H2 mm	D2 mm	N mm	N1 mm	L2 mm	E mm	L1 mm	H1 mm	CH mm
QF 032 0005	QF0320005	Request access	32	5	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QF 032 0010	QF0320010	Request access	32	10	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QF 032 0015	QF0320015	Request access	32	15	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QF 032 0020	QF0320020	Request access	32	20	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QF 032 0025	QF0320025	Request access	32	25	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QF 032 0030	QF0320030	Request access	32	30	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QF 032 0040	QF0320040	Request access	32	40	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QF 032 0050	QF0320050	Request access	32	50	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QF 032 0060	QF0320060	Request access	32	60	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QF 032 0080	QF0320080	Request access	32	80	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QF 032 0100	QF0320100	Request access	32	100	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QF 032 0125	QF0320125	Request access	32	125	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QF 032 0150	QF0320150	Request access	32	150	M10x1,25	22	10	4	2,8	6	50	G1/8	M6	21,5	M6	42	7	12	6,5	35,5	52	32	2	49	10
QF 040 0005	QF0400005	Request access	40	5	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QF 040 0010	QF0400010	Request access	40	10	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QF 040 0015	QF0400015	Request access	40	15	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QF 040 0020	QF0400020	Request access	40	20	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QF 040 0025	QF0400025	Request access	40	25	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QF 040 0030	QF0400030	Request access	40	30	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QF 040 0040	QF0400040	Request access	40	40	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QF 040 0050	QF0400050	Request access	40	50	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QF 040 0060	QF0400060	Request access	40	60	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QF 040 0080	QF0400080	Request access	40	80	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QF 040 0100	QF0400100	Request access	40	100	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QF 040 0125	QF0400125	Request access	40	125	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QF 040 0150	QF0400150	Request access	40	150	M10x1,25	22	10	4	2,8	6	60	G1/8	M6	21,5	M6	45,5	8,5	12	7,5	38	62.5	42	2,5	54	10
QF 050 0005	QF0500005	Request access	50	5	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 050 0010	QF0500010	Request access	50	10	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 050 0015	QF0500015	Request access	50	15	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 050 0020	QF0500020	Request access	50	20	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 050 0025	QF0500025	Request access	50	25	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 050 0030	QF0500030	Request access	50	30	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 050 0040	QF0500040	Request access	50	40	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 050 0050	QF0500050	Request access	50	50	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 050 0060	QF0500060	Request access	50	60	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 050 0080	QF0500080	Request access	50	80	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 050 0100	QF0500100	Request access	50	100	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 050 0125	QF0500125	Request access	50	125	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 050 0150	QF0500150	Request access	50	150	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 050 0200	QF0500200	Request access	50	200	M12x1,25	24	12	4	3,5	6	68	G1/8	M8	23,5	M8	45,5	10	16	7,5	38	71	50	3	55,5	13
QF 063 0005	QF0630005	Request access	63	5	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 063 0010	QF0630010	Request access	63	10	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 063 0015	QF0630015	Request access	63	15	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 063 0020	QF0630020	Request access	63	20	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 063 0025	QF0630025	Request access	63	25	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 063 0030	QF0630030	Request access	63	30	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 063 0040	QF0630040	Request access	63	40	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 063 0050	QF0630050	Request access	63	50	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 063 0060	QF0630060	Request access	63	60	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 063 0080	QF0630080	Request access	63	80	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 063 0100	QF0630100	Request access	63	100	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 063 0125	QF0630125	Request access	63	125	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 063 0150	QF0630150	Request access	63	150	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 063 0200	QF0630200	Request access	63	200	M12x1,25	24	12	4	3,5	8	87	G1/8	M10	28,5	M8	51	10,5	16	7,5	43,5	91	62	4	61,5	13
QF 080 0005	QF0800005	Request access	80	5	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 080 0010	QF0800010	Request access	80	10	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 080 0015	QF0800015	Request access	80	15	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 080 0020	QF0800020	Request access	80	20	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 080 0025	QF0800025	Request access	80	25	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 080 0030	QF0800030	Request access	80	30	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 080 0040	QF0800040	Request access	80	40	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 080 0050	QF0800050	Request access	80	50	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 080 0060	QF0800060	Request access	80	60	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 080 0080	QF0800080	Request access	80	80	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 080 0100	QF0800100	Request access	80	100	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 080 0125	QF0800125	Request access	80	125	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 080 0150	QF0800150	Request access	80	150	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 080 0200	QF0800200	Request access	80	200	M16x1,5	32	16	4	4,5	8	107	G1/8	M10	28,5	M10	62	12	20	9,5	52,5	111	82	4	75	17
QF 100 0005	QF1000005	Request access	100	5	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QF 100 0010	QF1000010	Request access	100	10	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QF 100 0015	QF1000015	Request access	100	15	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QF 100 0020	QF1000020	Request access	100	20	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QF 100 0025	QF1000025	Request access	100	25	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QF 100 0030	QF1000030	Request access	100	30	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QF 100 0040	QF1000040	Request access	100	40	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QF 100 0050	QF1000050	Request access	100	50	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QF 100 0060	QF1000060	Request access	100	60	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QF 100 0080	QF1000080	Request access	100	80	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QF 100 0100	QF1000100	Request access	100	100	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QF 100 0125	QF1000125	Request access	100	125	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QF 100 0150	QF1000150	Request access	100	150	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
QF 100 0200	QF1000200	Request access	100	200	M20x1,5	40	20	4	6	8	128	G1/4	M10	28,5	M12	68	15,5	25	10,5	57,5	133	103	5	83,5	22
