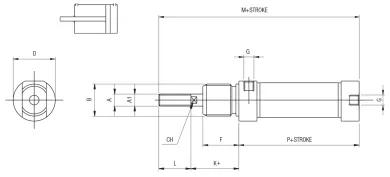

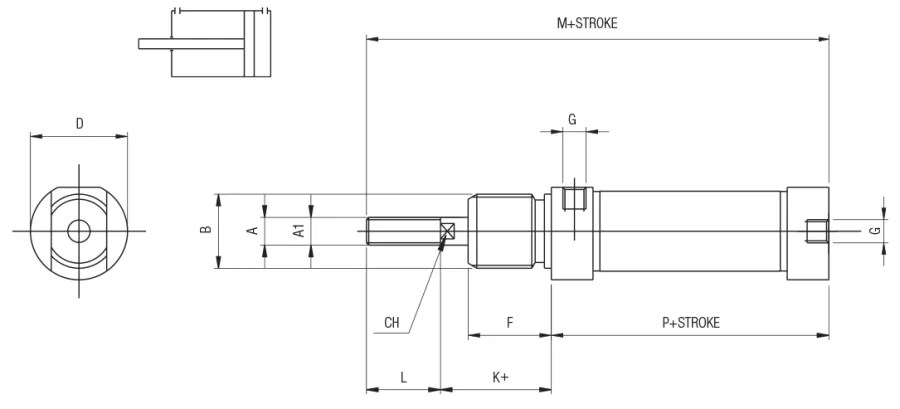

Code | USA Ref | 3D Drawings | Ø mm | Stroke mm | A | A1 mm | B | C mm | D mm | G | K mm | L mm | M mm | P mm | CH mm | F mm | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MFX 016 0010 | MFX0160010 | Request access | 16 | 10 | M6 | 6 | M16X1,5 | 12 | 21 | M5 | 22 | 16 | 91,5 | 53 | 5 | 18 | |
MFX 016 0025 | MFX0160025 | Request access | 16 | 25 | M6 | 6 | M16X1,5 | 12 | 21 | M5 | 22 | 16 | 91,5 | 53 | 5 | 18 | |
MFX 016 0040 | MFX0160040 | Request access | 16 | 40 | M6 | 6 | M16X1,5 | 12 | 21 | M5 | 22 | 16 | 91,5 | 53 | 5 | 18 | |
MFX 016 0050 | MFX0160050 | Request access | 16 | 50 | M6 | 6 | M16X1,5 | 12 | 21 | M5 | 22 | 16 | 91,5 | 53 | 5 | 18 | |
MFX 016 0080 | MFX0160080 | Request access | 16 | 80 | M6 | 6 | M16X1,5 | 12 | 21 | M5 | 22 | 16 | 91,5 | 53 | 5 | 18 | |
MFX 016 0100 | MFX0160100 | Request access | 16 | 100 | M6 | 6 | M16X1,5 | 12 | 21 | M5 | 22 | 16 | 91,5 | 53 | 5 | 18 | |
MFX 016 0125 | MFX0160125 | Request access | 16 | 125 | M6 | 6 | M16X1,5 | 12 | 21 | M5 | 22 | 16 | 91,5 | 53 | 5 | 18 | |
MFX 016 0160 | MFX0160160 | Request access | 16 | 160 | M6 | 6 | M16X1,5 | 12 | 21 | M5 | 22 | 16 | 91,5 | 53 | 5 | 18 | |
MFX 016 0200 | MFX0160200 | Request access | 16 | 200 | M6 | 6 | M16X1,5 | 12 | 21 | M5 | 22 | 16 | 91,5 | 53 | 5 | 18 | |
MFX 016 0250 | MFX0160250 | Request access | 16 | 250 | M6 | 6 | M16X1,5 | 12 | 21 | M5 | 22 | 16 | 91,5 | 53 | 5 | 18 | |
MFX 020 0010 | MFX0200010 | Request access | 20 | 10 | M8 | 8 | M22X1,5 | 16 | 27 | 1/8G | 24 | 20 | 111,5 | 67 | 7 | 20 | |
MFX 020 0025 | MFX0200025 | Request access | 20 | 25 | M8 | 8 | M22X1,5 | 16 | 27 | 1/8G | 24 | 20 | 111,5 | 67 | 7 | 20 | |
MFX 020 0040 | MFX0200040 | Request access | 20 | 40 | M8 | 8 | M22X1,5 | 16 | 27 | 1/8G | 24 | 20 | 111,5 | 67 | 7 | 20 | |
MFX 020 0050 | MFX0200050 | Request access | 20 | 50 | M8 | 8 | M22X1,5 | 16 | 27 | 1/8G | 24 | 20 | 111,5 | 67 | 7 | 20 | |
MFX 020 0080 | MFX0200080 | Request access | 20 | 80 | M8 | 8 | M22X1,5 | 16 | 27 | 1/8G | 24 | 20 | 111,5 | 67 | 7 | 20 | |
MFX 020 0100 | MFX0200100 | Request access | 20 | 100 | M8 | 8 | M22X1,5 | 16 | 27 | 1/8G | 24 | 20 | 111,5 | 67 | 7 | 20 | |
MFX 020 0125 | MFX0200125 | Request access | 20 | 125 | M8 | 8 | M22X1,5 | 16 | 27 | 1/8G | 24 | 20 | 111,5 | 67 | 7 | 20 | |
MFX 020 0160 | MFX0200160 | Request access | 20 | 160 | M8 | 8 | M22X1,5 | 16 | 27 | 1/8G | 24 | 20 | 111,5 | 67 | 7 | 20 | |
MFX 020 0200 | MFX0200200 | Request access | 20 | 200 | M8 | 8 | M22X1,5 | 16 | 27 | 1/8G | 24 | 20 | 111,5 | 67 | 7 | 20 | |
MFX 020 0250 | MFX0200250 | Request access | 20 | 250 | M8 | 8 | M22X1,5 | 16 | 27 | 1/8G | 24 | 20 | 111,5 | 67 | 7 | 20 | |
MFX 020 0320 | MFX0200320 | Request access | 20 | 320 | M8 | 8 | M22X1,5 | 16 | 27 | 1/8G | 24 | 20 | 111,5 | 67 | 7 | 20 | |
MFX 025 0010 | MFX0250010 | Request access | 25 | 10 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 1/8G | 28 | 22 | 118,5 | 68 | 9 | 22 | |
MFX 025 0025 | MFX0250025 | Request access | 25 | 25 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 1/8G | 28 | 22 | 118,5 | 68 | 9 | 22 | |
MFX 025 0040 | MFX0250040 | Request access | 25 | 40 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 1/8G | 28 | 22 | 118,5 | 68 | 9 | 22 | |
MFX 025 0050 | MFX0250050 | Request access | 25 | 50 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 1/8G | 28 | 22 | 118,5 | 68 | 9 | 22 | |
MFX 025 0080 | MFX0250080 | Request access | 25 | 80 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 1/8G | 28 | 22 | 118,5 | 68 | 9 | 22 | |
MFX 025 0100 | MFX0250100 | Request access | 25 | 100 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 1/8G | 28 | 22 | 118,5 | 68 | 9 | 22 | |
MFX 025 0125 | MFX0250125 | Request access | 25 | 125 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 1/8G | 28 | 22 | 118,5 | 68 | 9 | 22 | |
MFX 025 0160 | MFX0250160 | Request access | 25 | 160 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 1/8G | 28 | 22 | 118,5 | 68 | 9 | 22 | |
MFX 025 0200 | MFX0250200 | Request access | 25 | 200 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 1/8G | 28 | 22 | 118,5 | 68 | 9 | 22 | |
MFX 025 0250 | MFX0250250 | Request access | 25 | 250 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 1/8G | 28 | 22 | 118,5 | 68 | 9 | 22 | |
MFX 025 0320 | MFX0250320 | Request access | 25 | 320 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 1/8G | 28 | 22 | 118,5 | 68 | 9 | 22 |
