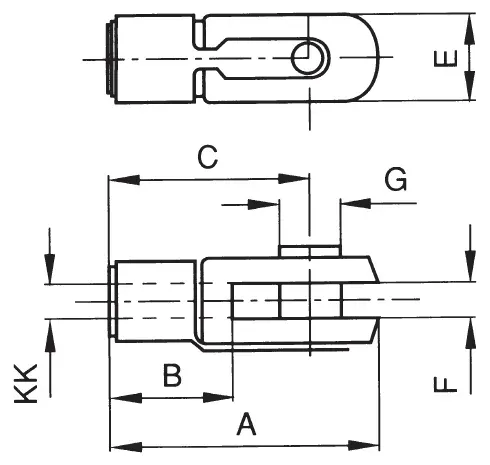

Code | USA Ref | 3D Drawings | KK | A mm | B mm | C mm | E mm | F mm | G mm | * | |
---|---|---|---|---|---|---|---|---|---|---|---|
FC 020 | FC020 | Request access | M8X1,25 | 42 | 16 | 32 | 16 | 8 | 8 | ||
FC 025 | FC025 | Request access | M10X1,25 | 52 | 20 | 40 | 20 | 10 | 10 | ||
FC 040 | FC040 | Request access | M12X1,25 | 62 | 24 | 48 | 24 | 12 | 12 | ||
FC 050 | FC050 | Request access | M16X1,5 | 83 | 32 | 64 | 32 | 16 | 16 | ||
FC 080 | FC080 | Request access | M20X1,5 | 105 | 40 | 80 | 40 | 20 | 20 | ||
FC 125 | FC125 | Request access | M27X2 | 148 | 56 | 110 | 55 | 30 | 30 | With Pin and Seeger | |
FC 160 | FC160 | Request access | M36X2 | 188 | 72 | 144 | 70 | 35 | 35 | With Pin and Seeger | |
FC 250 | FC250 | Request access | M42X2 | 232 | 84 | 168 | 85 | 42 | 42 | With Pin and Seeger | |
FC 320 | FC320 | Request access | M48X2 | 265 | 96 | 192 | 96 | 50 | 50 | With Pin and Seeger |
