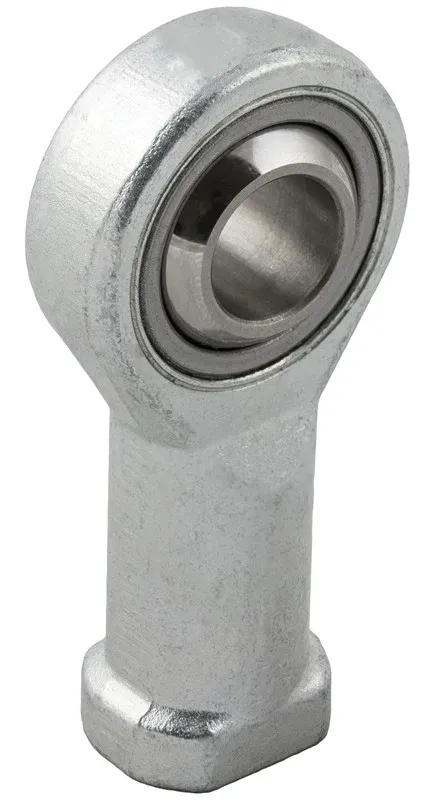

ROD ENDS SELF-LUBRICATING - INOX

Filter

TFI

Code	USA Ref	3D Drawings	F	A H7 mm	B 0 mm	C 0 -0,13 mm	Ø Sphere mm	D ± 0,13 mm	E ± 0,5 mm	G ± 0,5 mm	H mm	L ± 0,7 mm	M ± 0,7 mm	P ± 0,5 mm	S ± 0,7 mm	W ± 0,25 mm	Radial Load Dynamic Kg	Radial Load Static Kg	Weight g
TFI 125/30	TFI125/30	Request access	M27X2	30	34,8	37	-	25	70	110	146	51	40	50	15	41	7100	10800	1120
TFI 020	TFI020	Request access	M8X1,25	8	10,4	12	15,88	9	24	36	48	12	12,5	16	5	14	780	1900	36
TFI 025	TFI025	Request access	M10X1,25	10	12,9	14	19.05	11,5	30	43	58	15	15	19	6,5	16	1200	3100	88
TFI 040	TFI040	Request access	M12X1,25	12	15,4	16	22.23	12,5	34	50	67	18	17,5	22	6,5	18	1400	3700	120
TFI 050	TFI050	Request access	M16X1,5	16	19,3	21	28.58	15,5	42	64	85	24	22	27	8	24	2500	6300	240
TFI 080	TFI080	Request access	M20X1,5	20	24,4	25	34,93	18,5	50	77	102	30	27,5	34	10	30	3700	8300	430
TFI 125	TFI125	Request access	M27X2	28	32,3	35	47,59	26	66	103	136	41	37	46	14	41	7100	14200	1120
