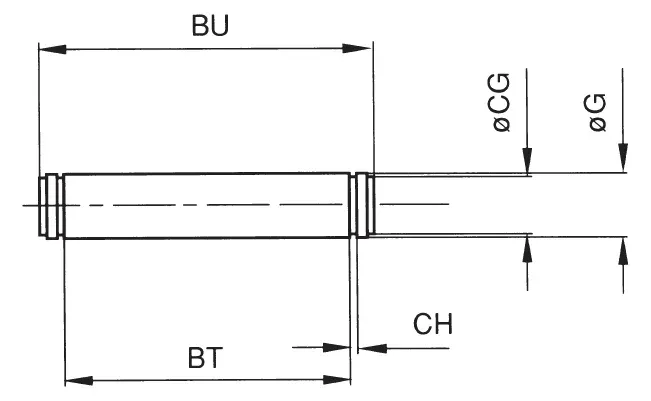

Code | USA Ref | 3D Drawings | Ø mm | G mm | BT mm | BU mm | CG mm | CH mm | |
---|---|---|---|---|---|---|---|---|---|
VPEI 032 | VPEI032 | Request access | 32 | 10 | 46 | 53 | 9.6 | 1,1 | |
VPEI 040 | VPEI040 | Request access | 40 | 12 | 53 | 60 | 11.5 | 1,1 | |
VPEI 050 | VPEI050 | Request access | 50 | 12 | 61 | 68 | 11.5 | 1,1 | |
VPEI 063 | VPEI063 | Request access | 63 | 16 | 71 | 78 | 15.2 | 1,1 | |
VPEI 080 | VPEI080 | Request access | 80 | 16 | 91 | 98 | 15.2 | 1,1 | |
VPEI 100 | VPEI100 | Request access | 100 | 20 | 111 | 118 | 19 | 1,3 | |
VPEI 125 | VPEI125 | Request access | 125 | 25 | 132 | 139 | 23.9 | 1,3 | |
VPEI 160 | VPEI160 | Request access | 160 - 200 | 30 | 171,5 | 178 | 28,6 | 1,6 |
