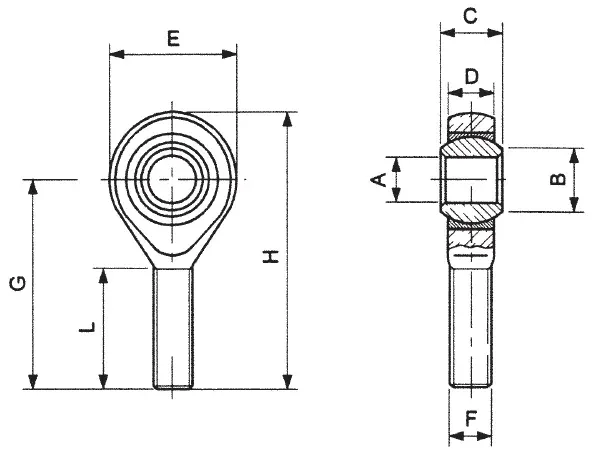

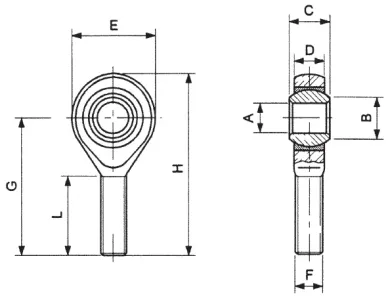

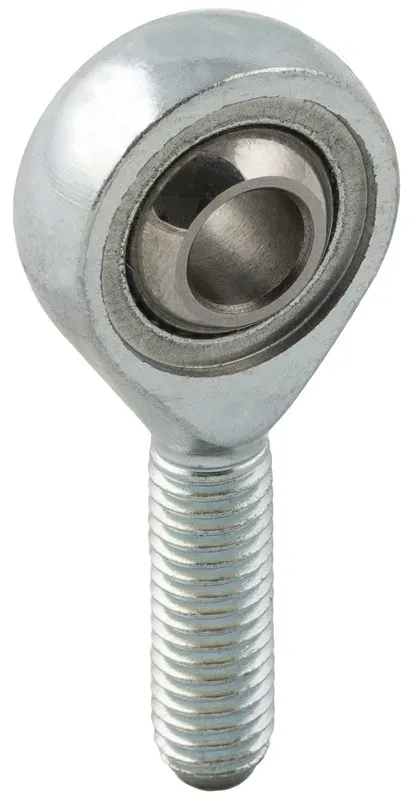

Code | USA Ref | 3D Drawings | F | A H7 mm | B 0 mm | C -0,13 mm | Ø Sphere mm | D ± 0,13 mm | E ± 0,5 mm | G ± 0,5 mm | H mm | L ± 0,7 mm | Radial Load Dynamic Kg | Radial Load Static Kg | Weight g | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TM 020 | TM020 | Request access | M5X0,8 | 5 | 7,5 | 8 | 11,11 | 7,5 | 18 | 33 | 42 | 19 | 430 | 1000 | 13 | |
TM 032 | TM032 | Request access | M6X1 | 6 | 8,9 | 9 | 12.7 | 7,5 | 20 | 36 | 46 | 21 | 470 | 1100 | 15 | |
TM 050 | TM050 | Request access | M8X1,25 | 8 | 10,4 | 12 | 15.88 | 9,5 | 24 | 42 | 54 | 25 | 780 | 1900 | 34 | |
TM 080 | TM080 | Request access | M10X1,5 | 10 | 12,9 | 14 | 19.05 | 11,5 | 30 | 48 | 63 | 28 | 1200 | 3100 | 70 | |
TM 100 | TM100 | Request access | M12X1,75 | 12 | 15,4 | 16 | 22.23 | 12,5 | 34 | 54 | 71 | 32 | 1400 | 3700 | 110 |
