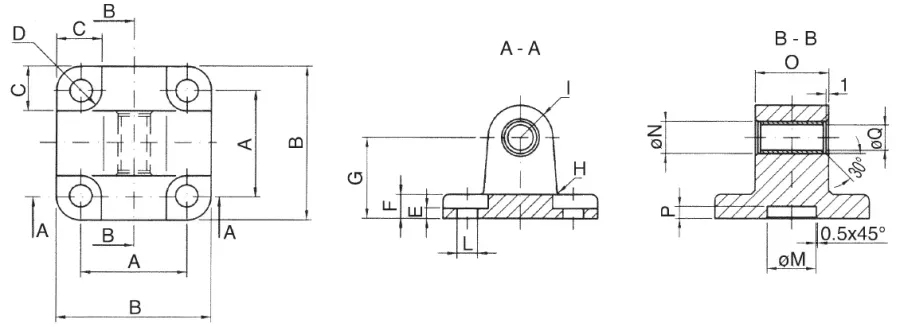

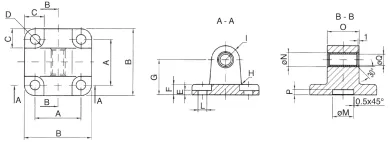

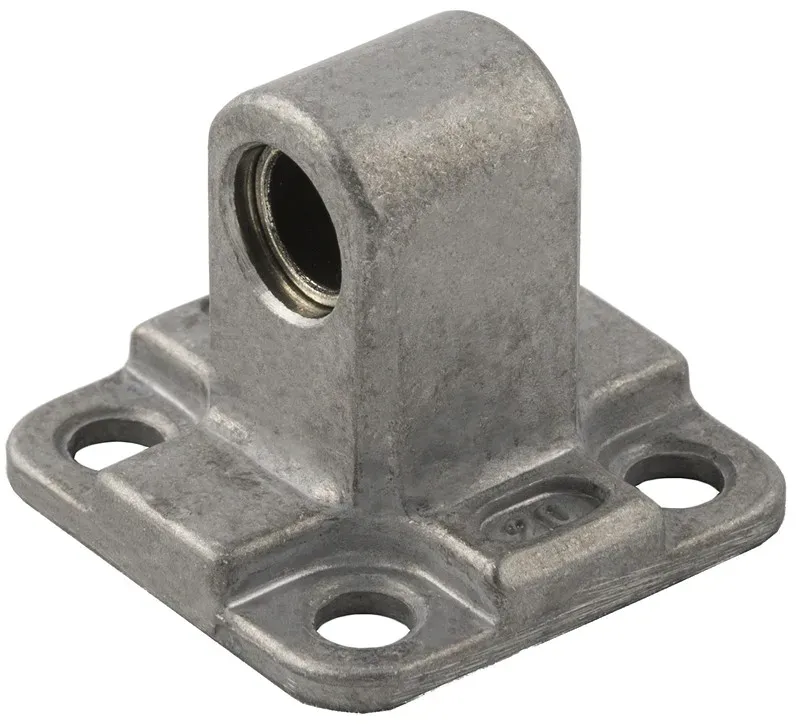

Code | USA Ref | 3D Drawings | Ø mm | A mm | B mm | C mm | D mm | E mm | F mm | G mm | H mm | I mm | L mm | M mm | N mm | O mm | P mm | Q mm | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
QCM 012 | QCM012 | Request access | 12 - 16 | 18 | 27 | 10 | 4,5 | 2,6 | 6 | 16 | 2 | 6 | 4,5 | 10 | 8 | 12 | 3 | 6 | |
QCM 020 | QCM020 | Request access | 20 | 22 | 34 | 11 | 5 | 2,6 | 6 | 20 | 2 | 8 | 5,5 | 12 | 10 | 16 | 3 | 8 | |
QCM 025 | QCM025 | Request access | 25 | 26 | 38 | 11 | 5 | 2,6 | 6 | 20 | 2 | 8 | 5,5 | 12 | 10 | 16 | 3 | 8 |
